设定项目属性

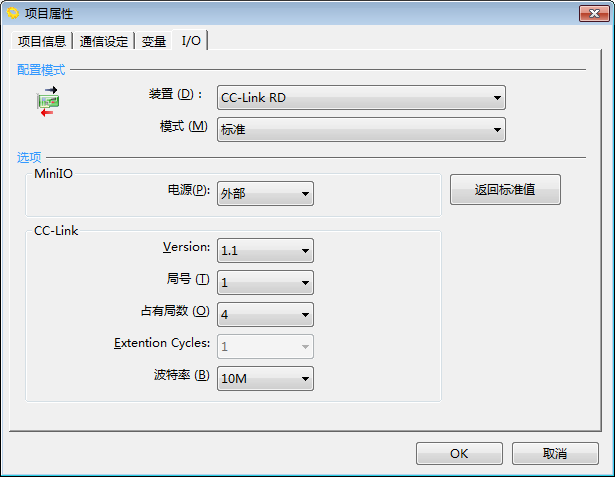

将CC-Link远程装置面板用作I/O增设板时，需在WINCAPSIII“设定项目”的“I/O”标签中注册下述信息。
配置模式
装置
| 设定值 | |
|---|---|
| 装置(D) | "CC-Link RD"或"[Parallel] + [CC-Link RD]" |
模式
设定配置模式。“标准”表示标准模式，“互换”表示RC3互换模式。关于配置模式的详细内容，请参照“各配置模式功能概要”。
| 设定值 | |
|---|---|
| 模式(D) | “标准”或“互换” |
选件 MiniIO
电源
Mini I/O、Hand I/O和并行I/O的最大电流容量合计在1.3A以下时，也可进行内部电源供电。
| 设定范围 | 默认值 | |
|---|---|---|
| 电源(P) | “外部”或“内部” | 外部 |
选项 CC-Link
通用输入输出位数只可通过占有局数及扩展循环设定（仅Ver.2.00）变更。请参照“I/O配置”设定。
版本
| 设定范围 | 默认值 | |
|---|---|---|
| 版本(V) | "1.1"或"2.0" | 1.1 |
局号
| 设定范围 | 默认值 | |
|---|---|---|
| 局号(T) | 1～63 | 1 |
占有局数
| 设定范围 | 默认值 | |
|---|---|---|
| 占有局数(O) | 2～4 | 4 |
扩展循环设定
扩展循环设定是版本2.0的功能。使用版本1.1时，不需要设定。
| 设定值 | 默认值 | |
|---|---|---|
扩展循环设定(E) |
"1倍设定"、"2倍设定"、"4倍设定" 或 "8倍设定"中的任意一个 | 1倍设定 |
波特率
| 设定范围 | 默认值 | |
|---|---|---|
| 波特率(B) | "156K"、"625K"、"2.5M"、"5M" 或"10M"中的任意一个 | 10M |
