设定项目属性

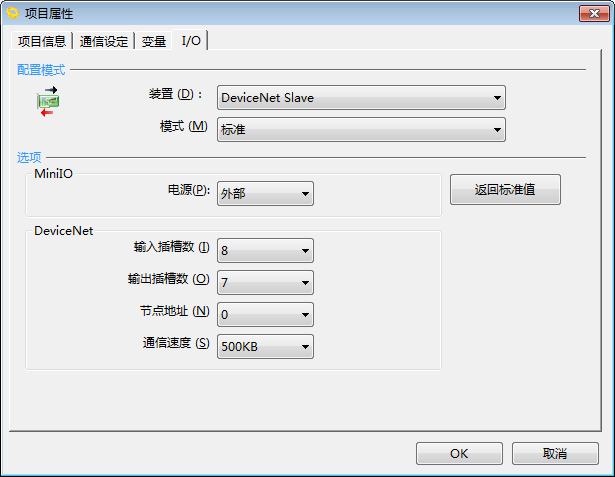

将DeviceNet子局板用作I/O增设板时，需在WINCAPSIII“设定项目”的“I/O”标签中注册以下信息。

配置模式

	设定值
装置(D)	“DeviceNet Slave”或“[Parallel]+[DeviceNet Slave]”

“标准”表示标准模式，“互换”表示RC3互换模式。关于配置模式的详细内容，请参照“各配置模式功能概要”。

	设定值
模式(D)	“标准”或“互换”

Mini I/O、Hand I/O和并行I/O的最大电流容量合计在1.3A以下时，也可进行内部电源供电。

	设定范围	默认值
电源(P)	“外部”或“内部”	外部

请参考“输出入插槽数量一览表”设定输出入插槽数量。能够以1字节为单位进行输出入的增减，据此确定最大通用输出入位数。

	设定范围	默认值
输入插槽数量(I)	5～32（字节）	8（字节）
输出插槽数量(O)	4～32（字节）	7（字节）

	设定范围	默认值
节点地址(N)	0～63	0

	设定范围	默认值
通信速度(S)	“125K”或“250KB”或“500KB”	500KB
