增设板的安装
就将DeviceNet子局板、CC-Link等增设板安装至RC8系列控制器的扩展插槽的方法进行说明。
1
关闭控制器的电源开关，拆下电源电缆。
2

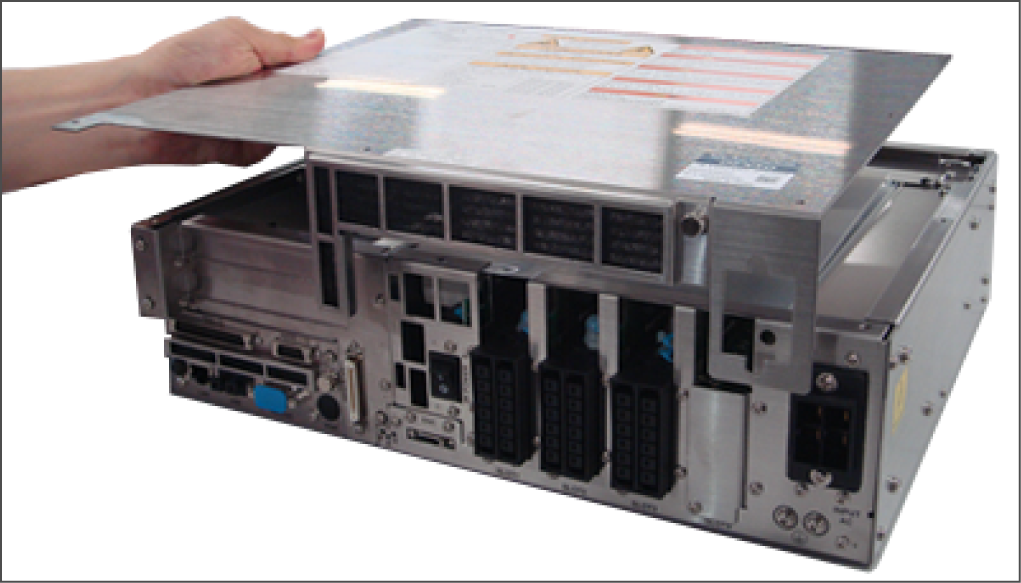

卸下7根螺钉，取下控制器的上盖。
因维护点检打开盖子触摸控制器内部时，请务必切断电源开关、经过6分钟以后再进行维护点检。否则有触电的危险。
3

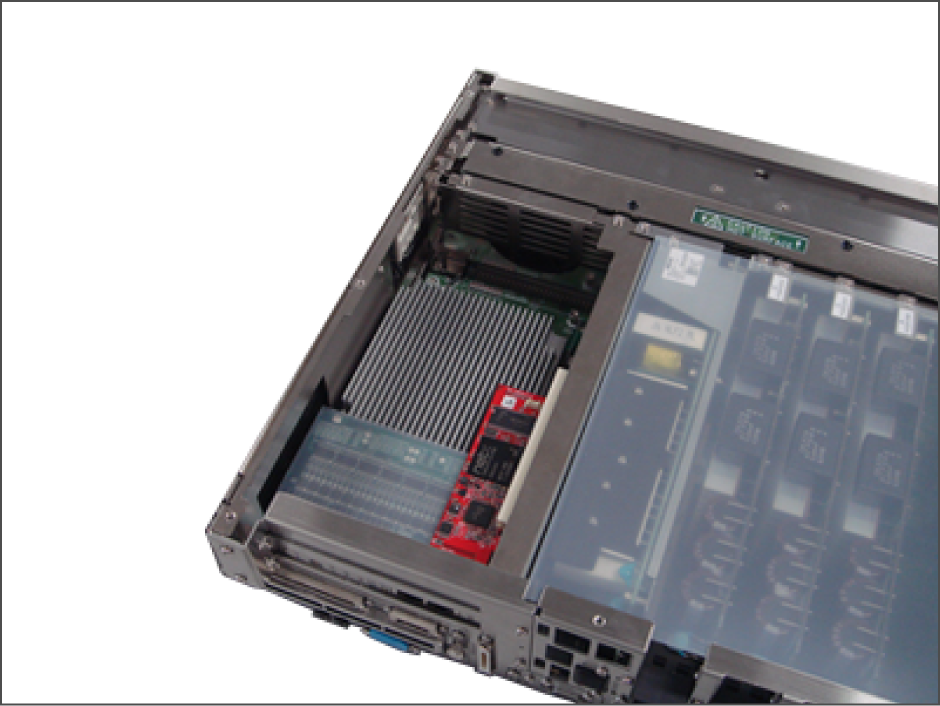

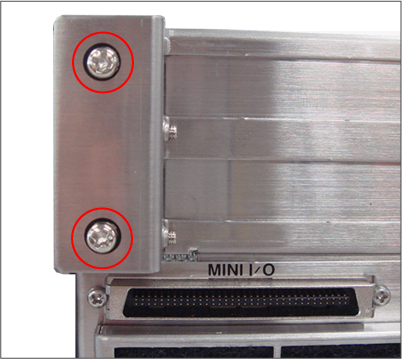

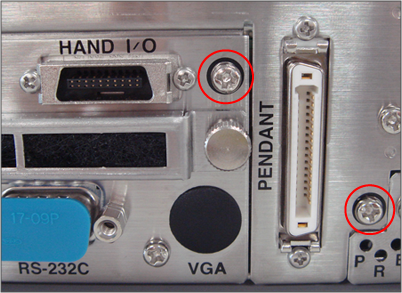

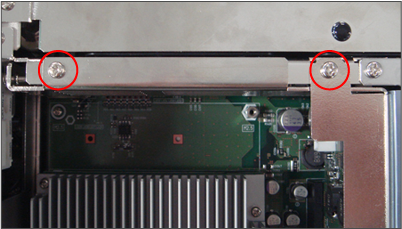

卸下控制器前面的4根螺钉和控制器上面的2根螺钉，并拆下增设板安装箱。
4
将增设板安装箱放置在平整的场所。
5

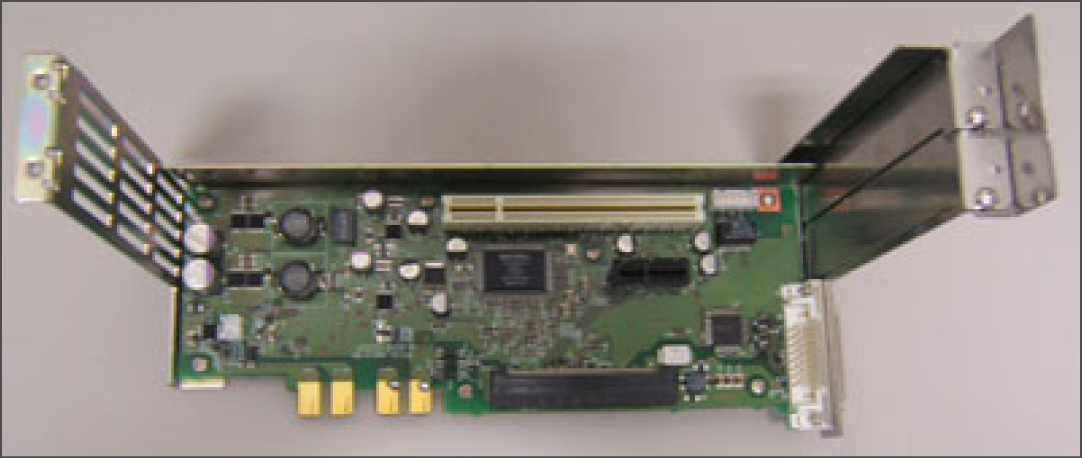

卸下螺丝，取下外壳。
6

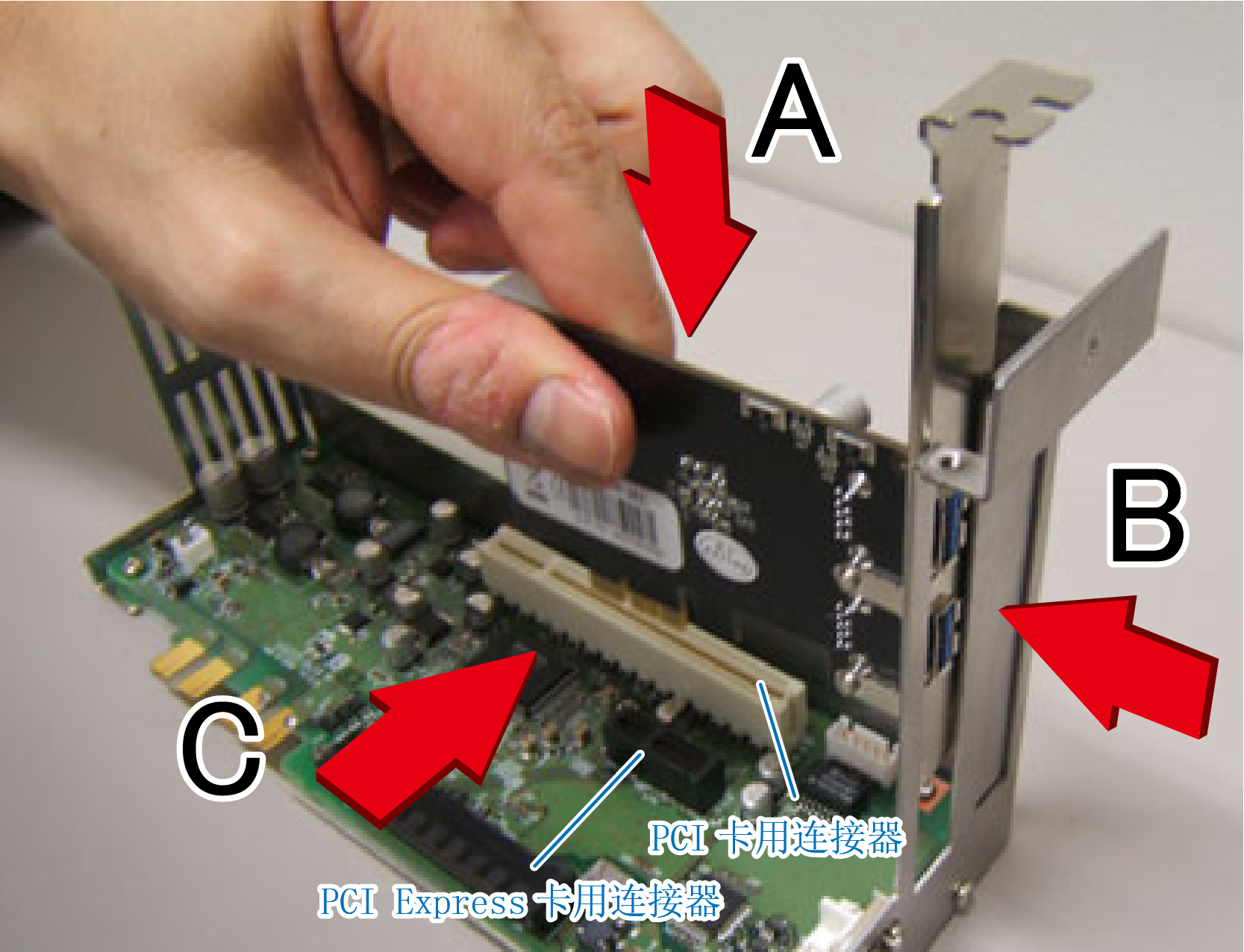

将增设板切实插入到连接器的内部。
请相对于连接器垂直插进增设板（参照下图的“好的例子/不好的例子”）。如果没有正确插进，有时增设板不动作（机器人控制器不能识别增设板。 发生错误编码“8150202C”。） 。

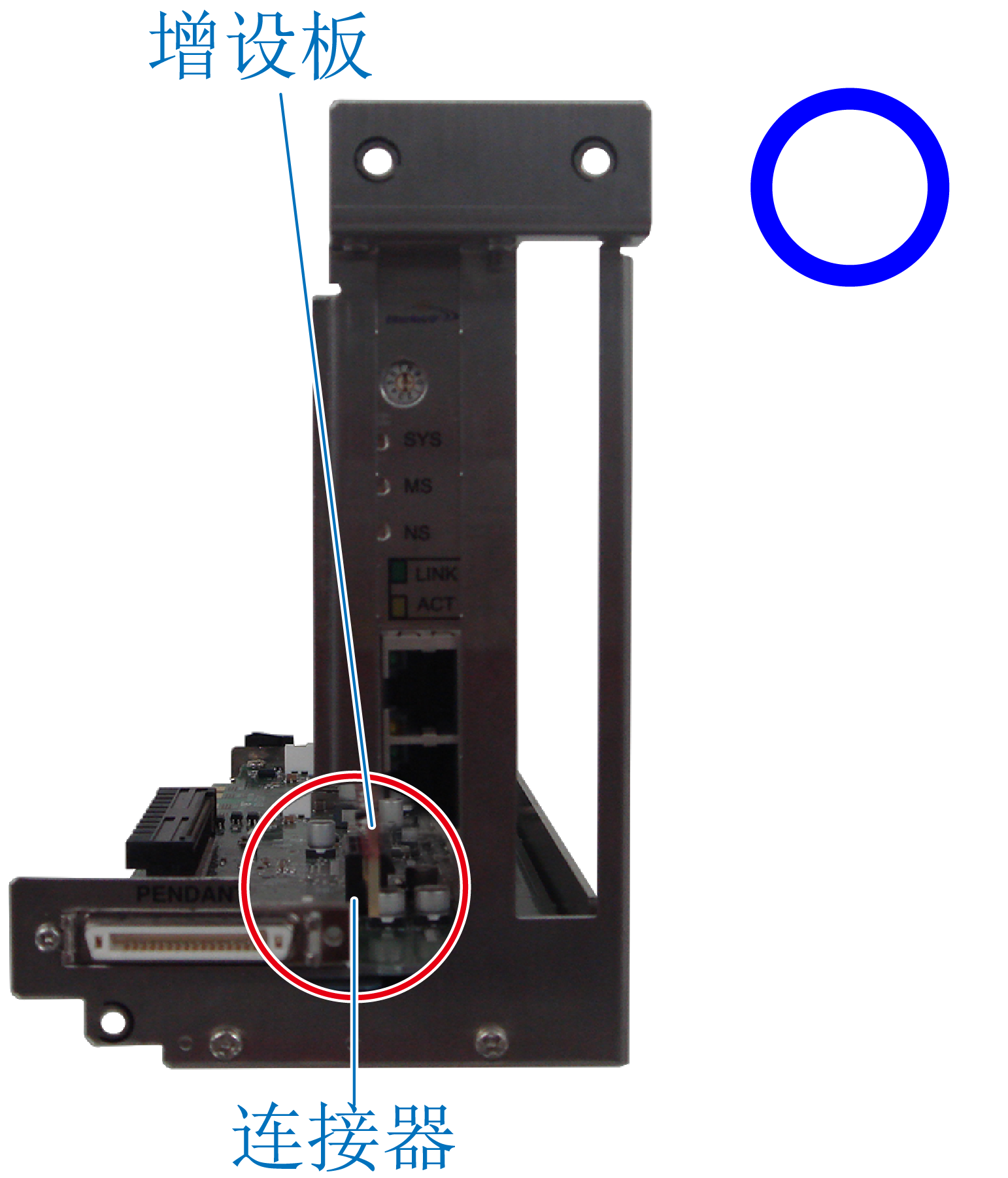

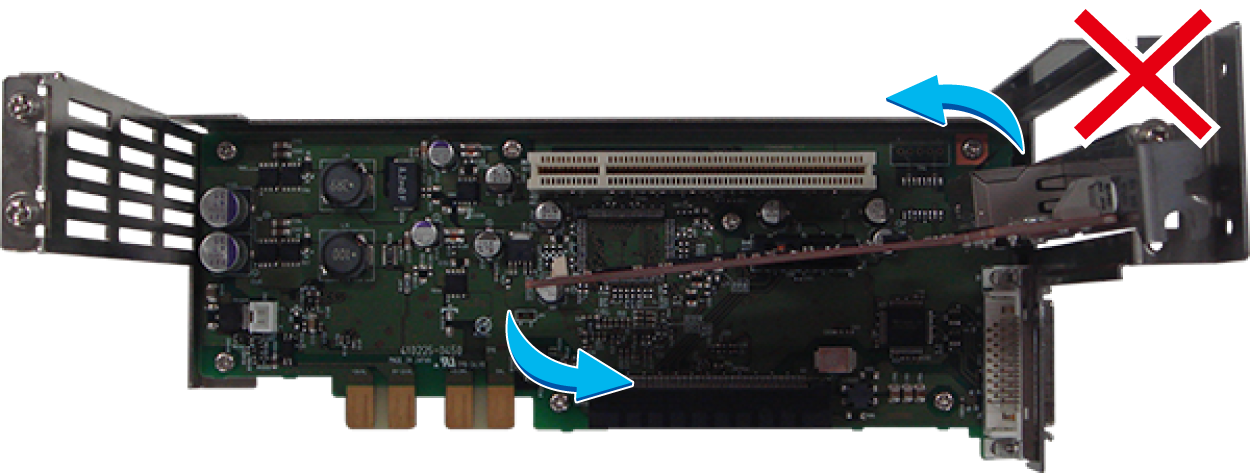

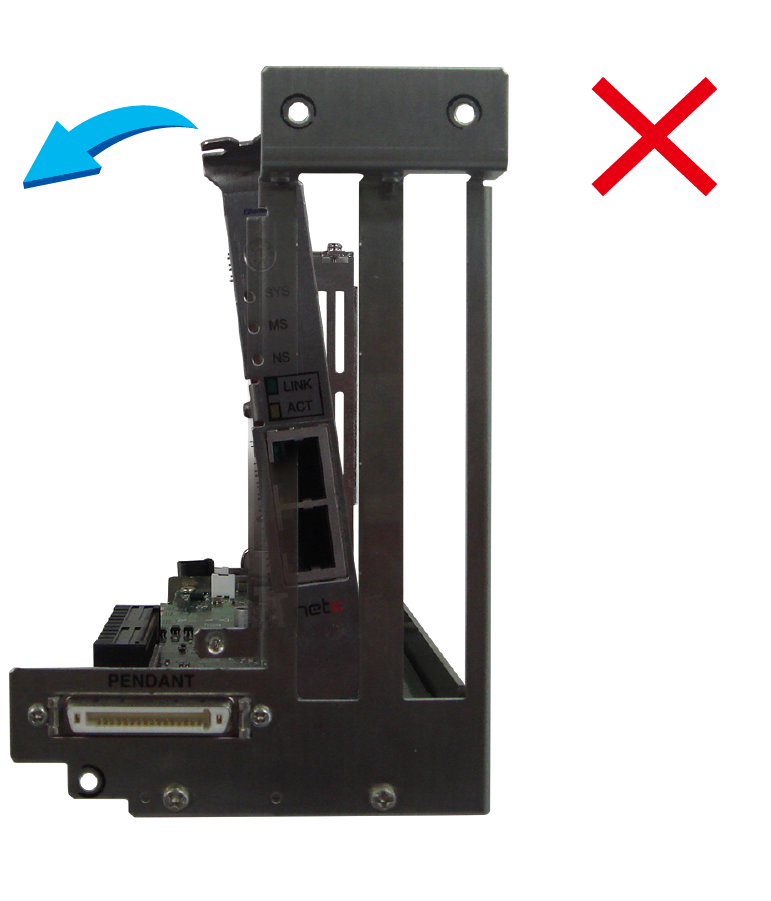

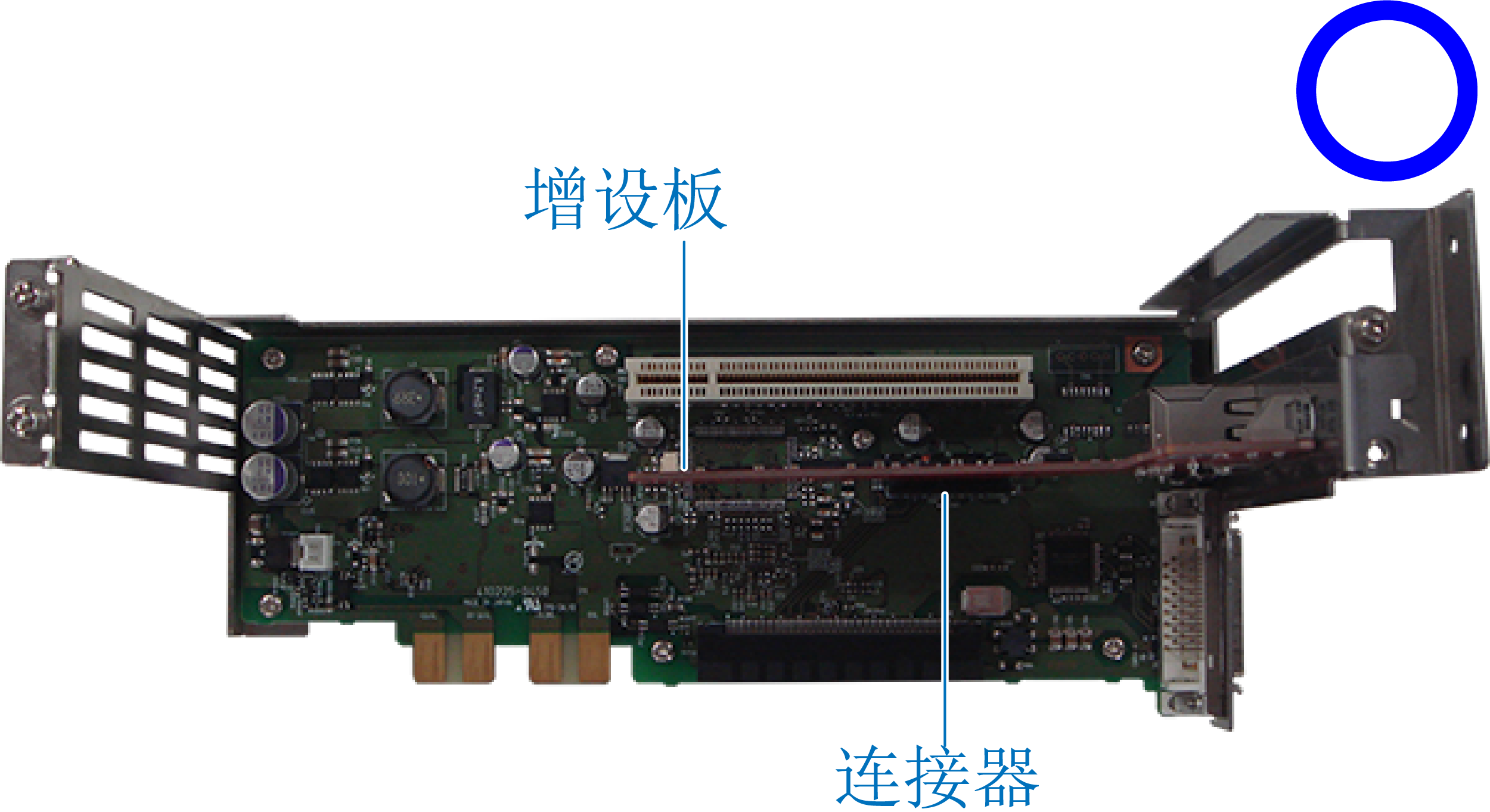

- 好的例子/不好的例子

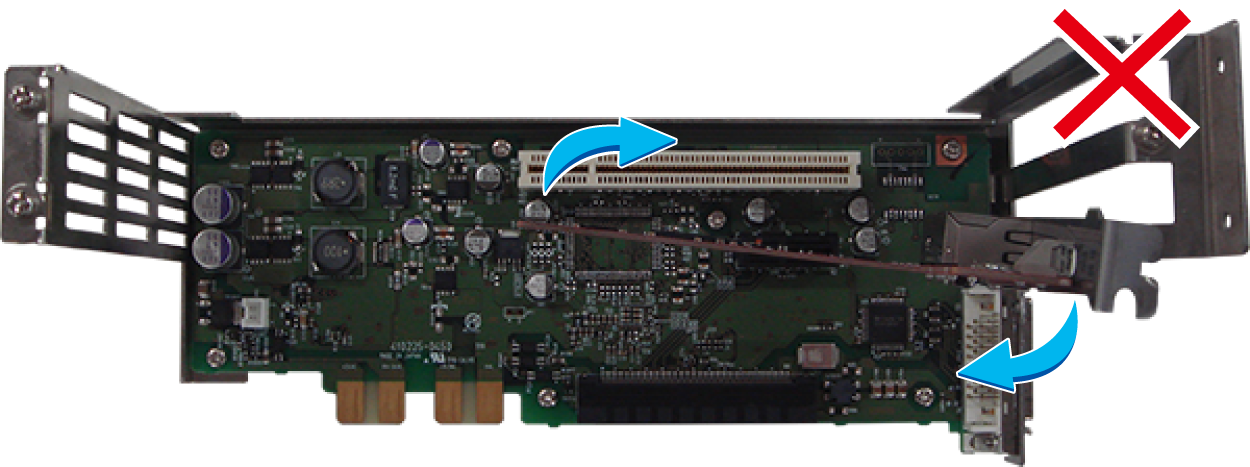

| 从A看到的图 |
|---|
 |
 |
 |

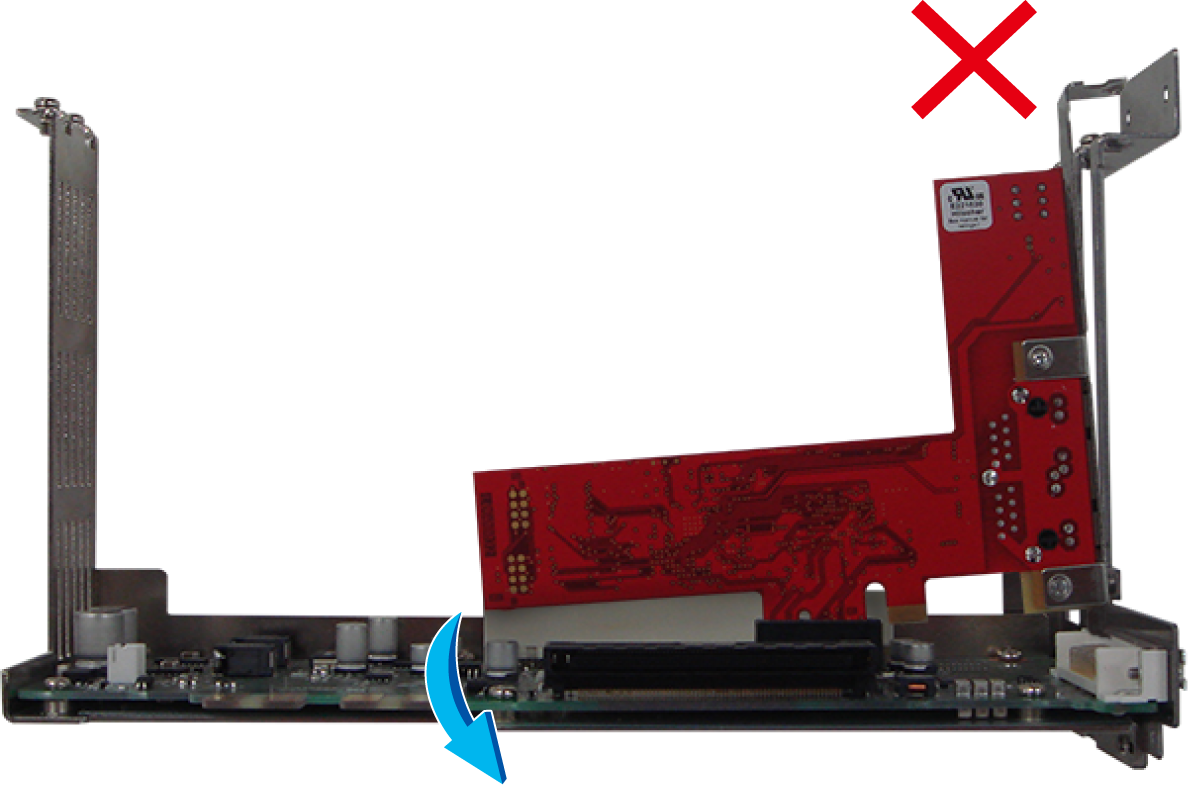

| 从B看到的图 | |
|---|---|
 |
|
 |
 |

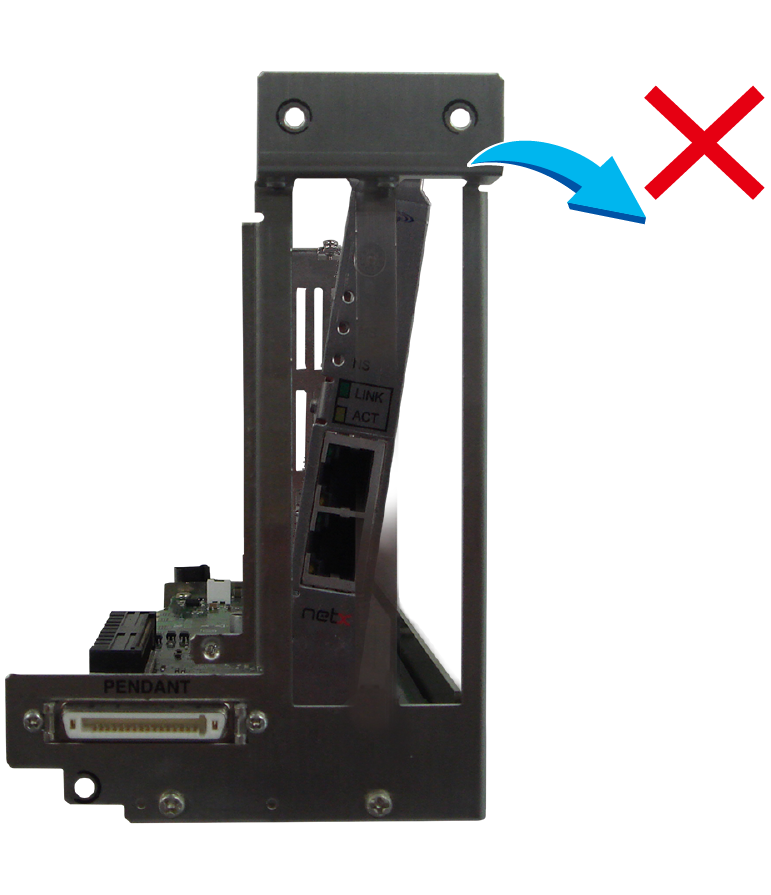

| 从C看到的图 | |
|---|---|
 |
|
 |
 |
7

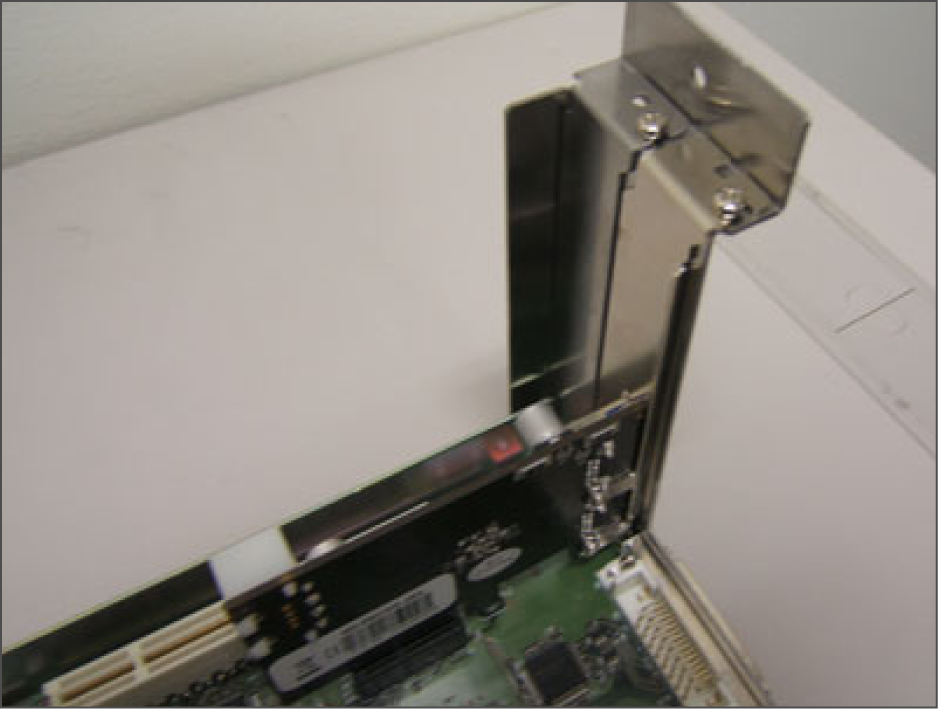

用螺丝固定增设板撑条。
此时，请保持增设板与连接器垂直（参照上图的“好的例子/不好的例子”）。
如果不能保持垂直状态，有时增设板不动作（机器人控制器不能识别增设板。 发生错误编码“8150202C”。） 。
8
按原样装配增设板安装装置。
9
按原样装配控制器的上盖。
