并行I/O用电源的设定方法
并行I/O面板可将I/O用电源(+24V DC)设定为外部电源或设定为内部电源。出厂时，为外部电源设定。
详细内容请参照以下的“设定方法”。

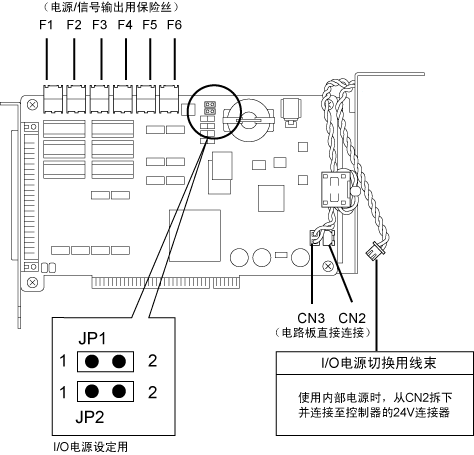

并行I/O面板各部分的名称
在NPN型板上没有实际安装F3保险丝。
设定方法
请务必在控制器电源为OFF的状态下进行设定。
| I/O用电源的设定 | JP1、JP2设定 | 设定方法 |
|---|---|---|
| 外部电源 |
JP1, JP2 （打开） |
在出厂时设定的状态（JP1、JP2均打开）下使用。 |
| 内部电源 |
JP1, JP2 （短路） |
|
