スレーブロボットとの接続手順

スレーブロボットと接続する際のCOBOTTAの操作を説明します。

1

モードロックのアイコンを押して、モードロックパスワードを入力します。

2

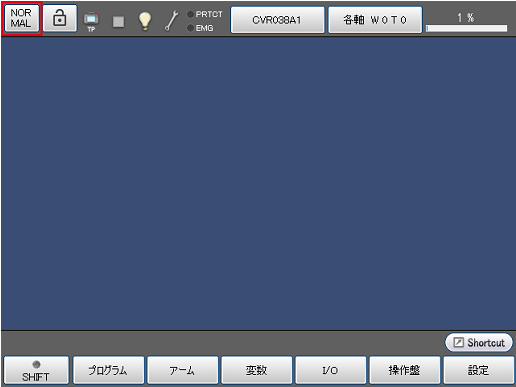

リモートTP/バーチャルTPの画面で、[NORMAL]表示になっているボタンを押します。

3

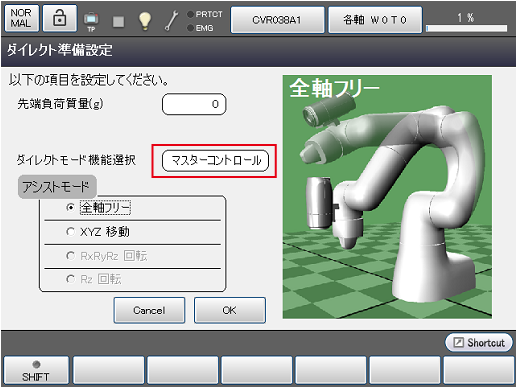

ダイレクト準備設定の画面で、[ダイレクトモード機能選択]を 選択し、"マスターコントロール" に変更します。

4

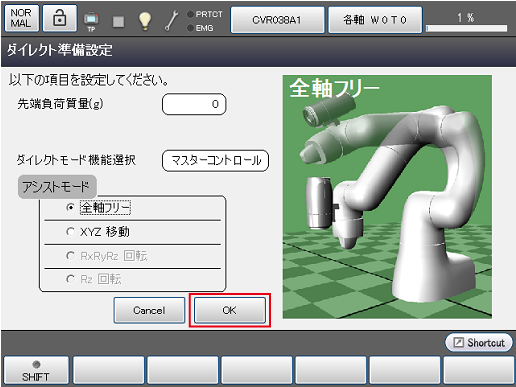

[OK]を押します。

5

マスターコントロール準備画面が表示されます。

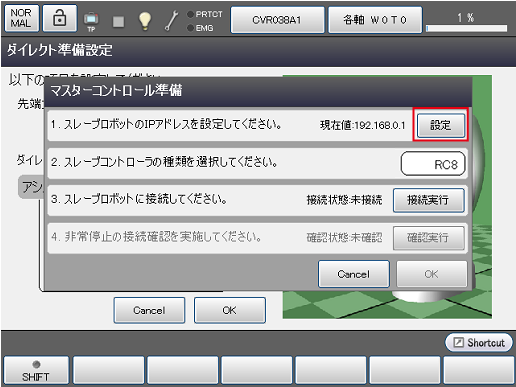

1の[設定]を押し、スレーブロボットのIPアドレス を入力します。

6

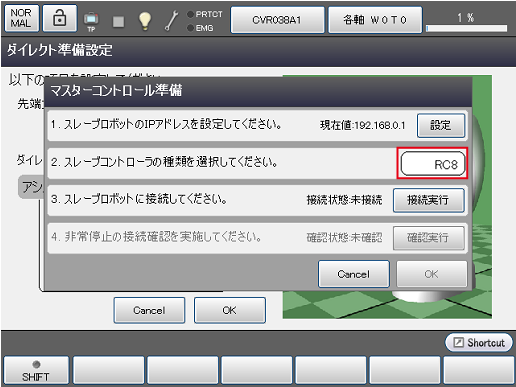

スレーブコントローラの種類を "RC8" に設定します。

7

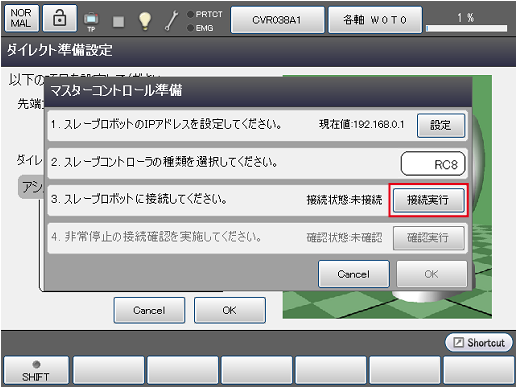

3の[接続実行]を押し、スレーブロボットとの接続を確認します。

接続が確認されると、接続状態が "接続" になり、非常停止の接続確認が有効化されます。

エラーが発生する場合は、Ethernetケーブルが正しく接続されていないまたは接続しているスレーブロボットのIPアドレスが間違っている可能性があります。

8

4の[接続実行]を押し、非常停止の接続状態を確認します。

接続が確認されると、確認状態が "確認済" になり、[OK]が有効化されます。

9

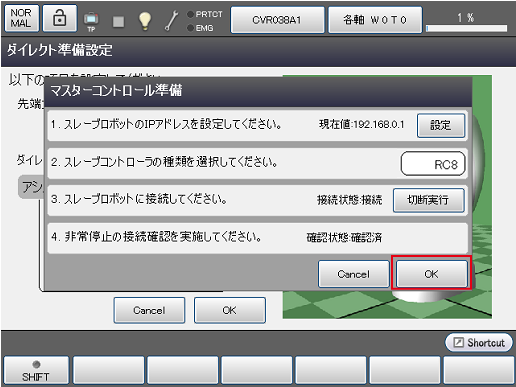

[OK]を押すと、スレーブロボットとの接続が完了します。

このときCOBOTTAのLEDが青色の遅い点滅になっています。
