Mini I/O电缆的配线

此处将对Mini I/O电缆的各信号线与Mini I/O端子编号的对应关系进行表述。

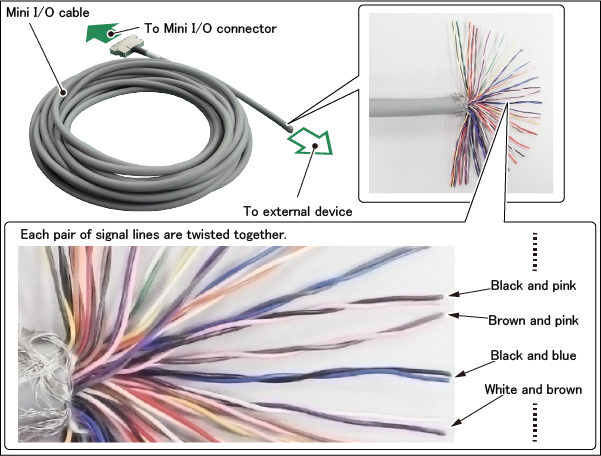

剥开Mini I/O电缆绝缘层，我们能看到如下图所示，信号线各由2根线相卷而成。另外信号线具有各自不同的颜色。

相卷在一起的信号线中，相同颜色的线不会卷为一组，另外，也不会重复出现相同色调搭配的组合(例如、棕色与粉色搭配成的1组只会出现一次)。

这样，我们就能通过该信号线本身的颜色以及同卷为一组信号线的颜色来判断，该信号线能连接到Mini I/O中具体哪个端子上了。

在“I/O配置”表中，每个颜色分组均有1行相关表述。

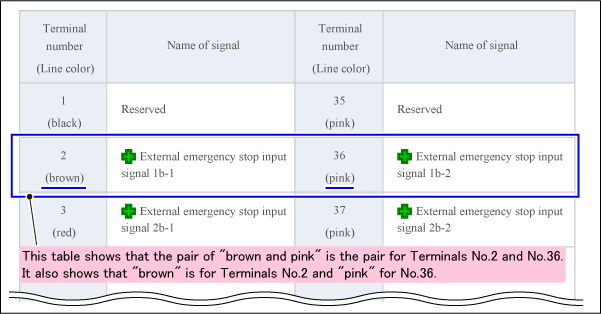

例如，从上表中可以看到1号端子与35号端子分别被信号线所连接，两信号线相卷成一体，而2号端子与36番端子也分别被其他信号线所连接，两信号线相卷成一体。

实际上，当看到Mini I/O电缆的棕色与粉色这组信号线时，就能判断出此为连接2号端子与36号端子的信号线了。进一步说，我们能确认到棕色连接2号端子、粉色连接36号端子。
