电机的状态显示例子 (使用“伺服ON时”时)

希望以显示灯显示电机的状态 (ON / OFF)时，可利用专用功能信号的“伺服ON时”显示("伺服ON时"的详细内容"请点击这里")。

• 电机状态显示的回路示例
• 基于UL标准的显示灯安装方法

电机状态显示的回路示例

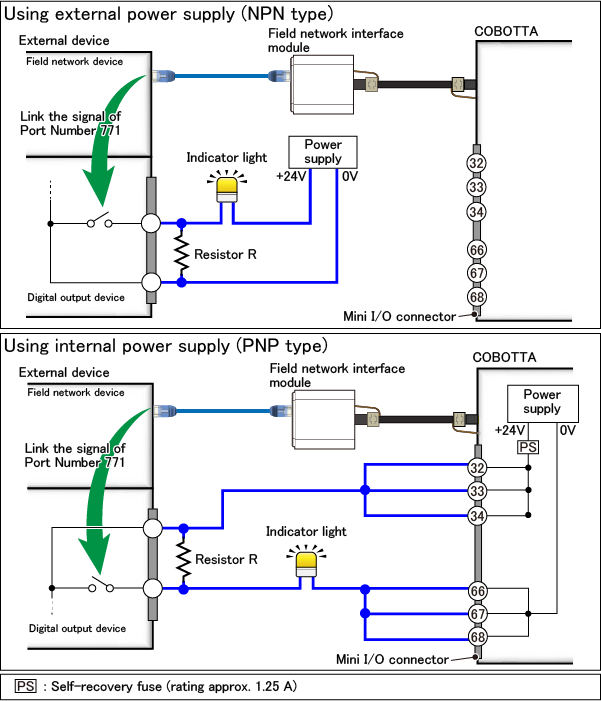

利用“伺服ON时”的电机状态显示的回路示例如下图所示。

如上图所示，经由外部设备的现场网络设备，从数字输出设备输出COBOTTA的"伺服ON时"(伺服编号 771)的信号。

在现场网络设备接收的端口编号 771信号通过外部设备的程序与数字输出设备联动。

上图中的"电阻R"是保护外部设备回路避免受到显示灯点亮时涌入电流影响。详细内容请参照“这里”。但是，电阻值请设定成不会造成外部设备故障的值。

基于UL标准的显示灯安装方法

根据UL标准安装显示灯时，除了上述内容之外，还请遵守以下事项。

• 显示灯的颜色请采用黄色。
• 安装显示灯时，请确保场所在COBOTTA的附近，且能任何方向看到。

• 安装显示灯的场所如果会影响显示灯寿命等有振动的场所，使用的显示灯请避免采用以下结构。

  拧入式结构(因为可能会因振动而松动)

  灯丝型结构(因为可能会因振动而提前发生故障)
