RC8功能扩展IPC组件

产品信息

RC8功能扩展IPC组件请在以下条件的安装环境中使用。

项目 条件
名称 RC8功能扩展IPC组件
尺寸 (进深×高度×宽度) 81.9 mm × 96 mm × 65.9 mm (外形图)
电源电压 22～30V (电源装置为DC24V)
质量 无安装片: 约550g
有安装片: 约610g
耗电量 14W
基本构成
  • RJ-45 Ethernet 100/1000BASE-T　2个
  • Display-Port　1个
  • USB 3.0　1个
  • USB 2.0　1个
保护等级 IP20
(请在盘内使用。)
耐碰撞性

正弦振动 (EN 60068-2-6)

10 ～ 58 Hz: 0.035 mm
58 ～ 500 Hz: 0.5 G (约 5 m/s2)

冲击 (EN 60068-2-27)

5G (约 50 m/s2) 持续时间: 30 ms
EMC符合性
  • 接口的电阻依据EN 61000-6-2
  • 接口的发射（干扰释放）依据EN 61000-6-4
环境温度
  • 运行时：0～55℃
  • 保管/运输时：-25～65℃
    • 在上述范围外使用时，请咨询本公司营业部门。
相对湿度 95%以下（不能结露）
保管/运输 保管、运输时的大气湿度及耐碰撞性请遵守与运行时相同的值。通过采用适合Industrial PC的包装，可提高运输时的耐碰撞性。
认证 CE

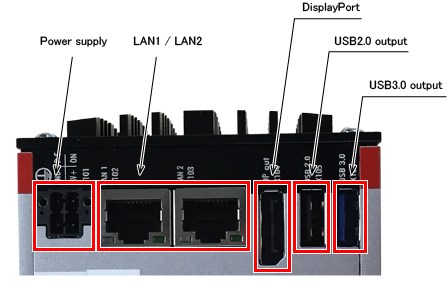

连接器面板

电源
供电连接器。
LAN1 / LAN2
网络连接用连接器。连接EtherNet电缆。
DisplayPort
传送影像信号时使用。
USB2.0 output
用USB连接周边设备。(支持USB2.0 standard)
USB3.0 output
用USB连接周边设备。(支持USB3.0 standard)

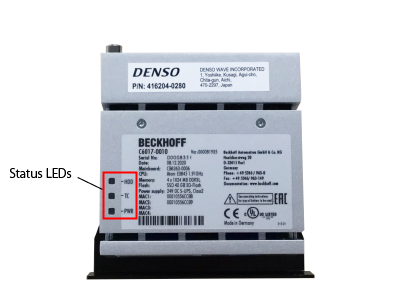

状态LED

RC8功能扩展IPC组件配备有表示状态的LED。

基于LED的显示方法的RC8功能扩展IPC组件状态请参照下表。

状态LED 表示 状态
HDD (Hard disk) 红 访问存储装置中
TC (TwinCAT) 红 TwinCAT 停止
蓝 Config模式（设定模式）
蓝色/红色闪烁 Config模式（Fieldbus错误）
绿 Run模式（运转模式）
绿色/红色闪烁 Run模式（Fieldbus错误）
PWR (Power) 绿 Industrial PC 运转中
黄 运转停止（关机）

废弃时的注意事项

RC8功能扩展IPC组件内置锂原电池。使用及处理时需注意。详细内容请参照“废弃时的注意事项”。

电池的取出方法请参照"RC8功能扩展IPC组件的电池更换方法"。
