ステータス領域 (出力)

ここでは、ステータス領域(16ビット、出力)、ステータス領域奇数パリティ(出力)、の使用方法について説明します。

機能

I/Oコマンド処理の結果を、外部へ出力します。

使用方法

I/Oコマンドを実行し、その結果をPLCなどで取得するために使用します。
ONはビット値=1、OFFはビット値=0を表わします。

ON条件

• I/Oコマンドが与えられて処理が完了すると、コマンドに対応したステータスがセットされます。
• ステータス領域を出力するコマンドの場合、ステータス領域とステータス領域パリティにある "1" の合計数が奇数となるように、パリティビットへ "1" または "0" を出力します。

OFF条件

• ストローブ信号がON→OFFにすることにより、OFFします。
• コマンド処理完了前に、ストローブ信号がOFFしていた場合には、ステータス信号はいったん出力された後、100ms以内にOFF状態になります。

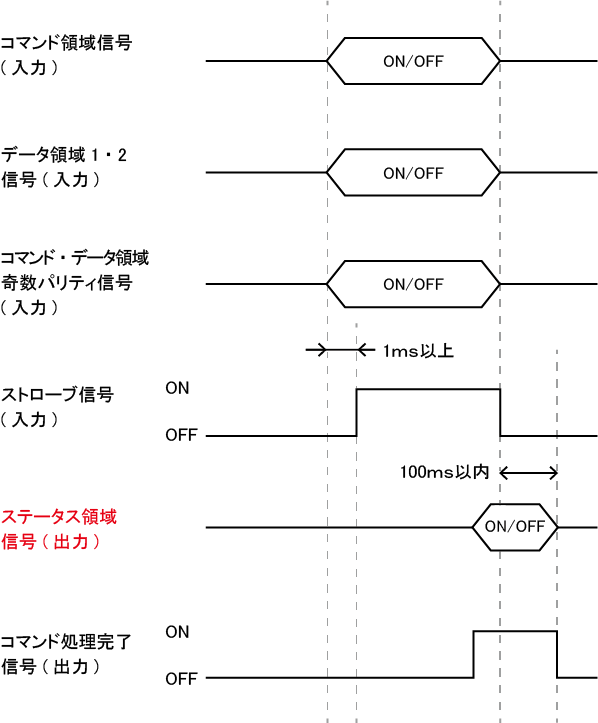

状態図
