Pylon5の設定方法

Basler社のGigEカメラの設定方法を説明します。
pylon IP Configuratorを使用し、IPアドレスおよびIDの設定と、トリガモードの設定を行います。

インストール方法

1

Basler 社のWebサイトより、"Windows 用ソフトウェアスイートPylon 5.0.12"をダウンロードします。

2

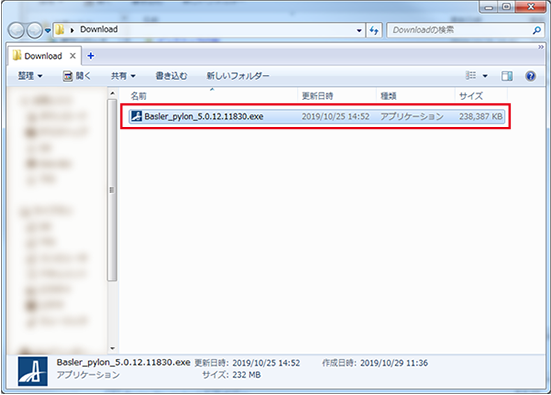

ダウンロードした"Basler_pylon_5.0.12.11830.exe"をダブルクリックします。

3

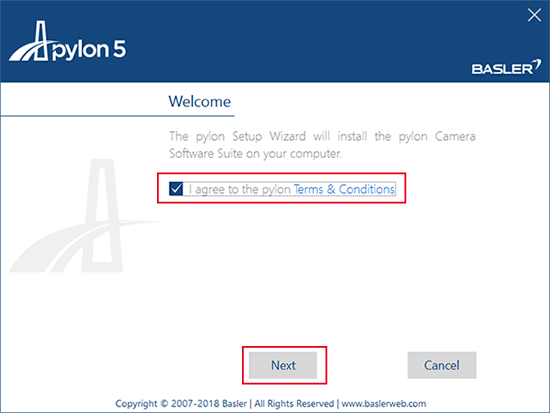

下図の画面が開くので、"I agree"にチェックを入れ、"Next"ボタンをクリックします。

以下のすべてのステップにおいて、"Cancel"ボタンをクリックした場合は、インストールを中止します。

4

"Custom"を選択し"Next"ボタンをクリックします。

5

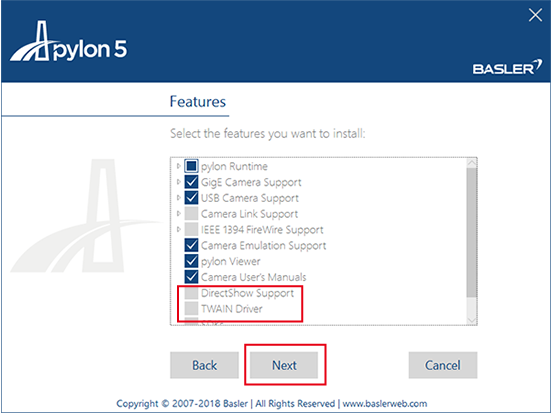

デフォルトでチェックされている機能の中から "DirectShow Support"、"TWAIN Drive"、"Firmware Updater"のチェックを外し、"Next"ボタンをクリックします。

6

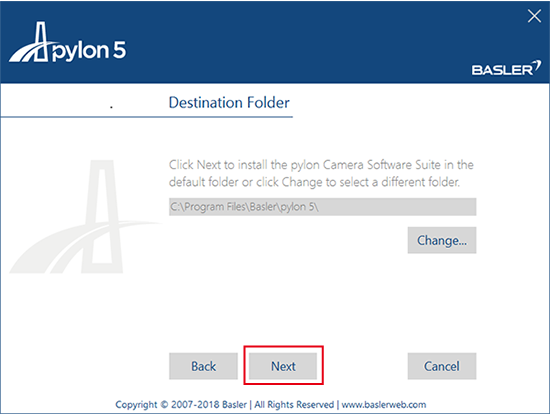

インストール先ディレクトリを確認して、"Next"ボタンをクリックします。
"Change"ボタンをクリックすると、インストール先ディレクトリを変更することができます。

7

"Install"ボタンをクリックします。インストールが始まります。

IPアドレス、IDの設定

1

pylon IP Configuratorを起動します。

2

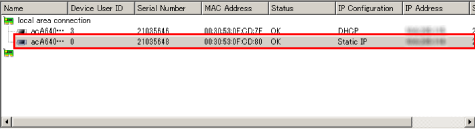

IPアドレス、IDを設定するカメラを選択します。

3

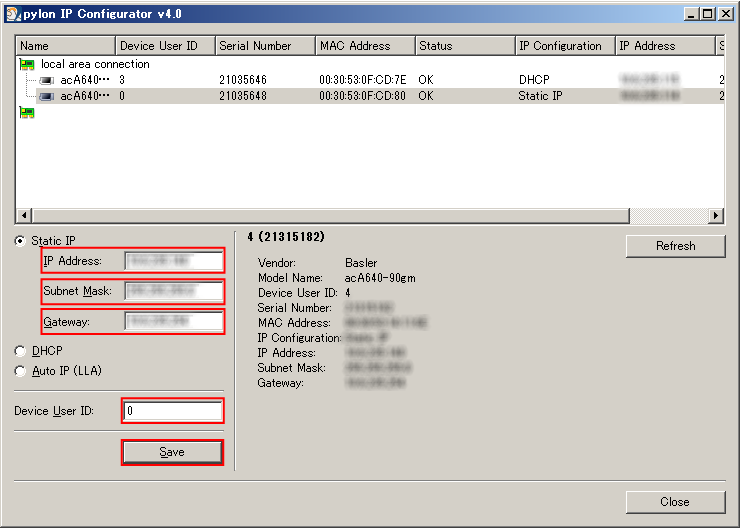

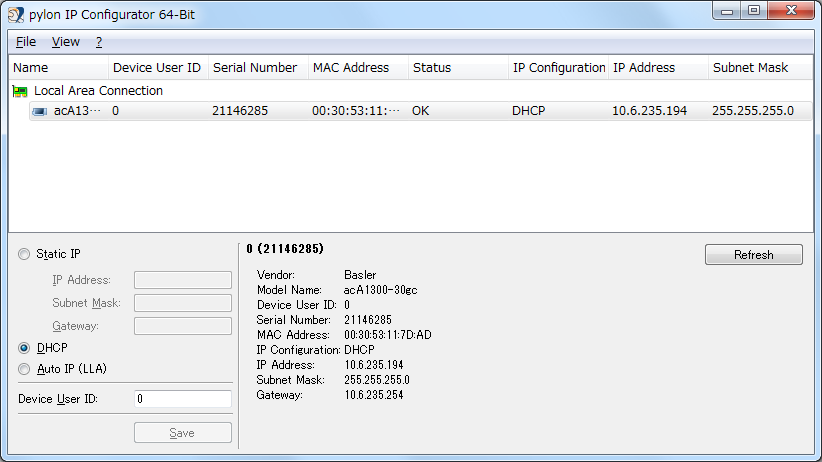

「IPアドレス」、「サブネットマスク」、「ゲートウェイ」、「Device User ID」を入力し、「save」ボタンを押します。

トリガモードの設定

1

pylon Viewerを起動します。

2

「User Level」をExpert以上にします。

3

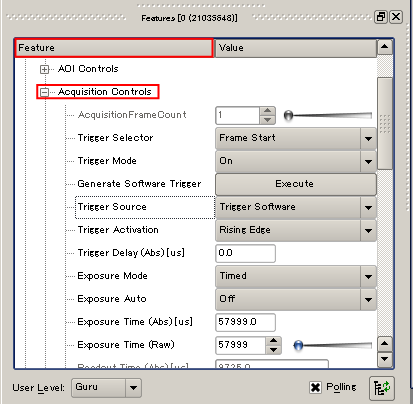

「Feature」の中の「Acquisition Controls」を選択し、＋をクリックしてメニューを開きます。

4

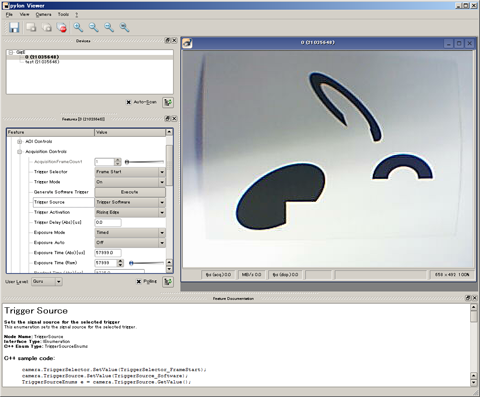

「Trigger Mode」を"On"にします。
使用するモードに応じて「Trigger Source」を選択します。

項目名	内容
Trigger Software	ソフトトリガ
Line*	外部トリガ(ハードトリガ)

5

その他の使用条件（シャッター、スピード、ゲインなど）を設定します。

6

「Configuration Set Selector」で設定を保存するセットを選択します。

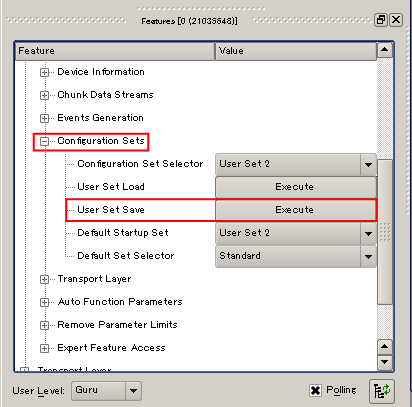

「User Set Save」の「Execute」を押して設定した条件を保存します。
この操作を行わないと、カメラの設定は保存されません。

Pylonプロバイダの設定方法

Pylon5をインストールしたPCでORiNまたはRCVisionを使用してBaslerカメラに接続するための設定方法を説明します。

1

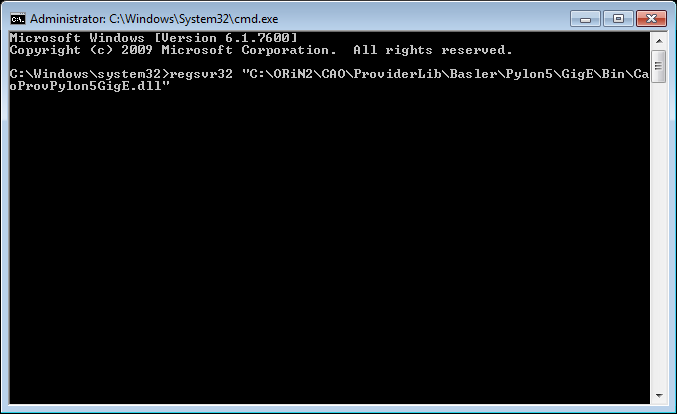

コマンドプロンプトを管理者権限で起動し、以下のコマンドを実行します。

regsvr32 "C:\ORiN2\CAO\ProviderLib\Basler\Pylon5\GigE\Bin\CaoProvPylon5GigE.dll"

2

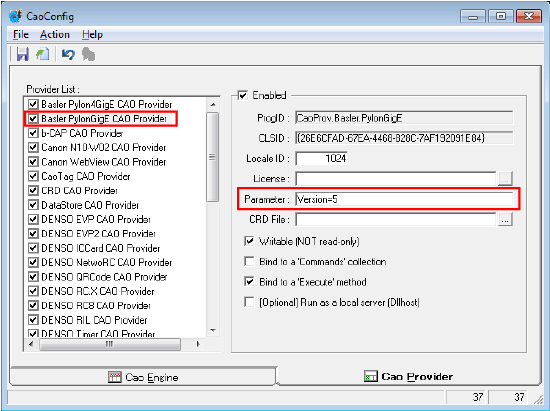

スタートメニューから"CaoConfig"を起動し、[Cao Provider]タブの[Provider List]から[Basler PylonGigE CAO Provider]を選択します。
プロバイダのパラメータに”Version=5”と入力し、[File]メニューの[Save]を選択し設定を保存します。
操作経路：スタートメニュー　- ［ORiN 2］ - ［CAO］ - CaoConfig

カメラ画像が取得できない場合

Basler社のGigEカメラを使用している際に、内蔵視覚画面などで画像が取得できない場合は、pylon Viewerで「Inter-Packet Delay」の設定値を現在の値よりも大きく設定することで改善することがあります。

1

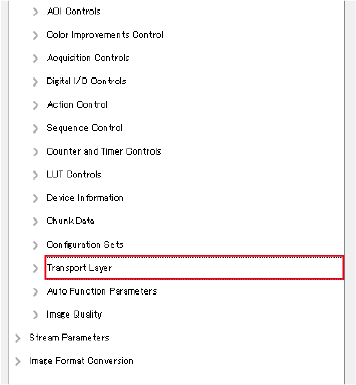

「Feature」の中の「Transport Layer」を選択してメニューを開きます。

2

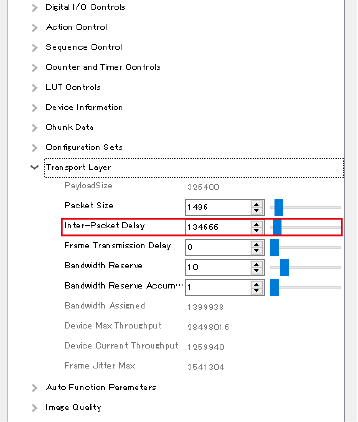

表示されるパラメータにある「Inter-Packet Delay」の値を現在の値より大きい値に設定します。
