Pylon4の設定方法

Basler社のGigEカメラの設定方法を説明します。
pylon IP Configuratorを使用し、IPアドレスおよびIDの設定と、トリガモードの設定を行います。

インストール方法

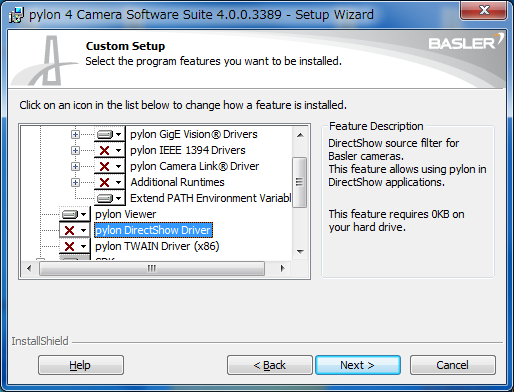

Baslerのツールのインストールは以下のようにしてください。

• インストールするもの
  ・pylon GigE Vision Drivers
  ・Extend PATH Environment Variable
  ・pylon Viewer
• インストールしないもの
  ・pylon DirectShow Driver

IPアドレス、IDの設定

1

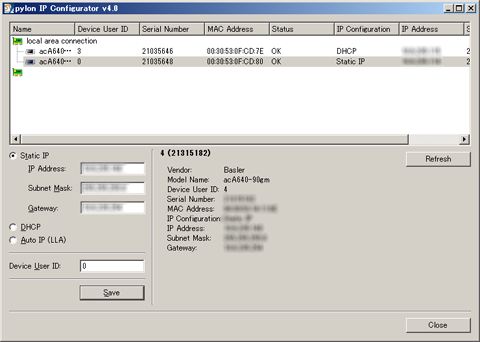

pylon IP Configuratorを起動します。

2

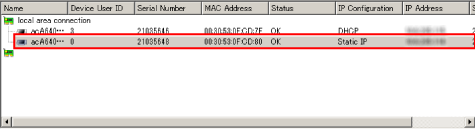

IPアドレス、IDを設定するカメラを選択します。

3

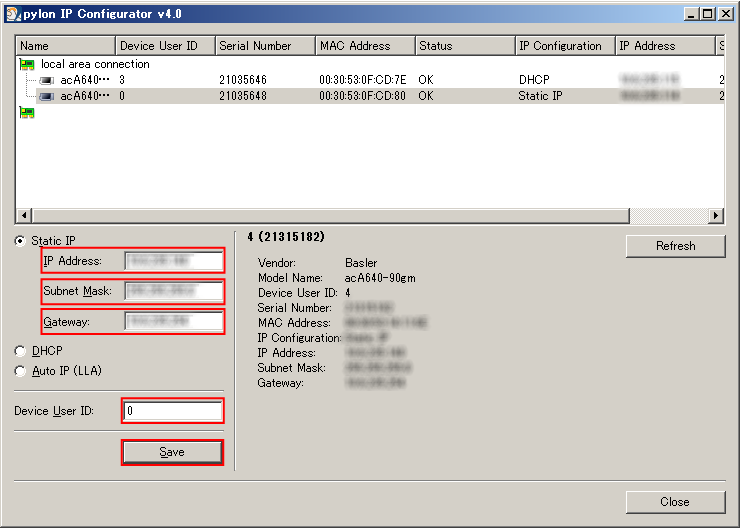

「IPアドレス」、「サブネットマスク」、「ゲートウェイ」、「Device User ID」を入力し、「save」ボタンを押します。

トリガモードの設定

1

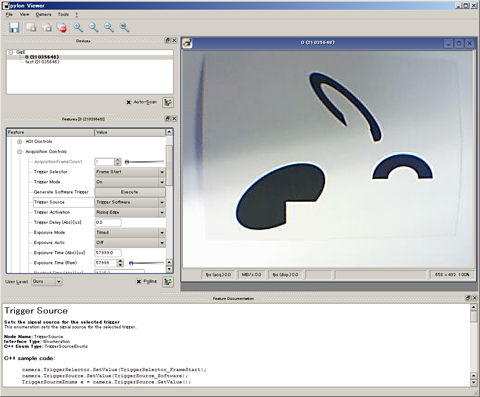

pylon Viewerを起動します。

2

「User Level」をExpert以上にします。

3

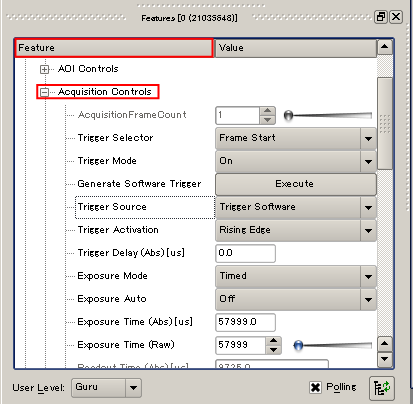

「Feature」の中の「Acquisition Controls」を選択し、＋をクリックしてメニューを開きます。

4

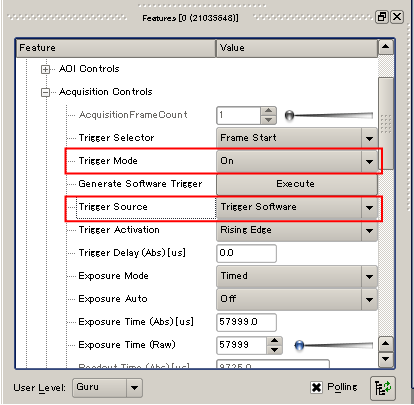

「Trigger Mode」を"On"にします。
使用するモードに応じて「Trigger Source」を選択します。

5

その他の使用条件（シャッター、スピード、ゲインなど）を設定します。

6

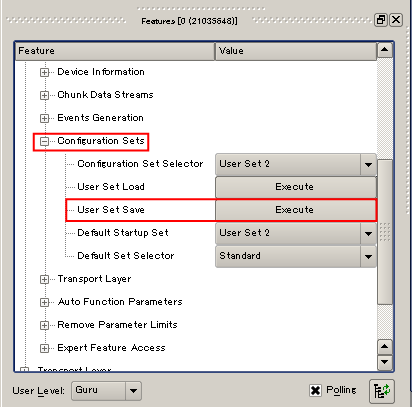

「Configuration Set Selector」で設定を保存するセットを選択します。
「User Set Save」の「Execute」を押して設定した条件を保存します。
この操作を行わないと、カメラの設定は保存されません。
