接合点使用时的限制

根据接合点的连接位置不同，有时会有使用限制。

以下对限制的条件与内容进行说明。

有限制时

条件

在数字输入输出端子的路径上使用时，以及在数字输入输出端子之上使用时存在限制。

限制内容

仅限使用CU1123(3端口)或CU1124(4端口)之一。不可使用CU1128(8端口)。

例

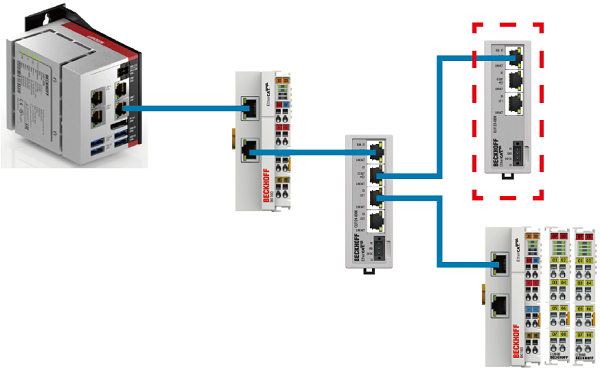

下图为错误的使用示例。

因为只能在数字输入输出端子之上连接一个接合点，所以不能使用红框的接合点。

没有限制时

在不使用数字输入输出端子或者在数字输入输出端子之下使用时没有限制。

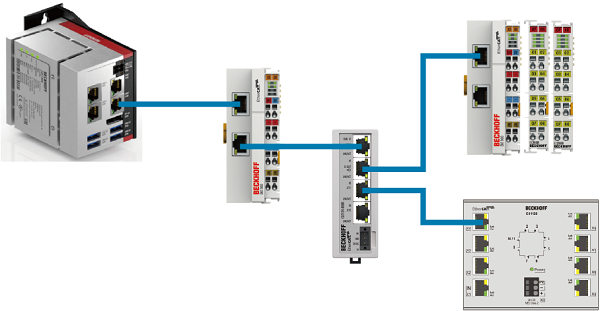

下图为正确的使用示例。
