AC电源电缆的连接

RC9L的AC电源电缆存在新件和旧件2种。新件和旧件电缆内的电线颜色不同。规格和连接步骤相同。详细内容请参照下述“关于AC电源电缆的新件和旧件”。

1

将机器人控制器的电源开关切换为“电源断开”的状态。

电源接通、切断的状态请参照“接通/切断机器人控制器的电源”。

2

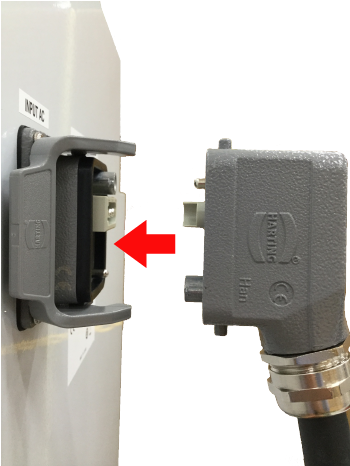

对准机器人控制器的AC电源电缆和AC电源电缆连接器左右方向。

3

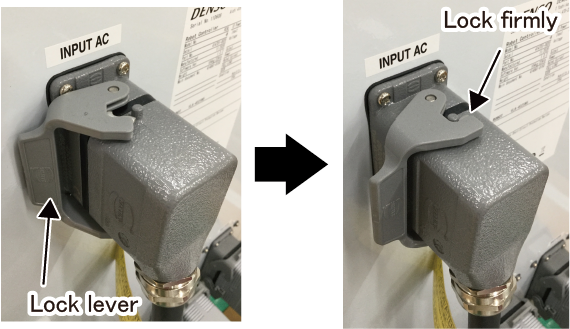

将AC电源电缆的连接器垂直插入机器人控制器的AC电源连接器，并操作锁定杆锁定。

关于AC电源电缆的新件和旧件

新件和旧件电缆内的电线颜色不同。AC电源电缆的电线颜色可从张贴在电缆末端的标签确认。

	电线颜色				标签
新件	黑/1	黑/2	黑/3	绿/黄色
旧件	红	白	黑	绿/黄色

新件的电线颜色3根都为黑色，如下图所示，在皮膜上打印有编号。
