使用叉车抬起机器人(货叉单元)
| 吊装装置 | 具有足够能力抬起载货的叉车 |
|---|---|
| 使用器材、器具 |
|
搬运前请注意以下事项。
- 将各轴移动到合适搬运姿势的角度。
搬运时请注意以下事项。

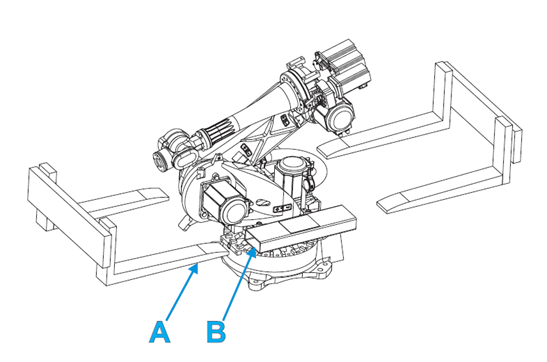

- 请调整成货叉A的中间距离约765mm。
- 确认货叉A的一端从附加装置B的另一侧伸出。
- 请小心抬起机器人，移动到安装场所附近。

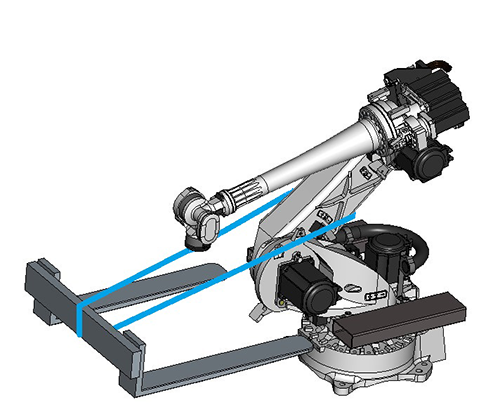

- 请勿对机器人施加过大的振动及冲击。另外，为防止机器人翻倒，请用钢缆等如下图固定。
叉车用附加装置
构件
- 叉车用附加装置(个数 : 2)
- 内六角螺栓M20 × 40mm 强度区分12.9(个数 : 4)
安装步骤
1
将机器人放置在地面。
2

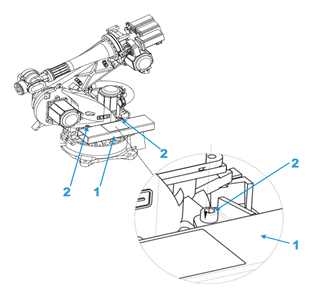

将叉车用附加装置安装到机器人底座部分。
3
请以下述紧固扭矩拧紧2个固定螺栓。
内六角螺栓(共计2个) |
M20 × 40 |
|---|---|
| 安装扭矩 | 674Nm |
4
另一侧也一样安装附加装置。
至此，叉车用附加装置的安装完成。
