将电缆连接至CN20用连接器的连接方法 (参考)

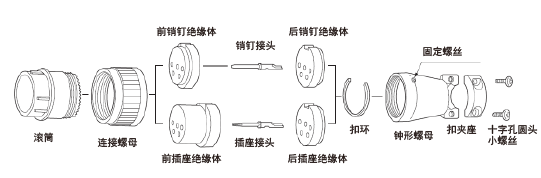

IP40时
1
处理用户自备的电缆末端。
2
将电缆穿入钟形螺母、扣环。

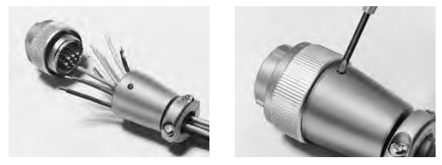

穿入电缆时，请松开固定螺丝，然后从本体拆下钟形螺母。
3
将配线通过锡焊安装在销钉上。
4
将销钉插入到连接螺母中。
5
将钟形螺母组装到滚筒时，用固定螺丝锁定。

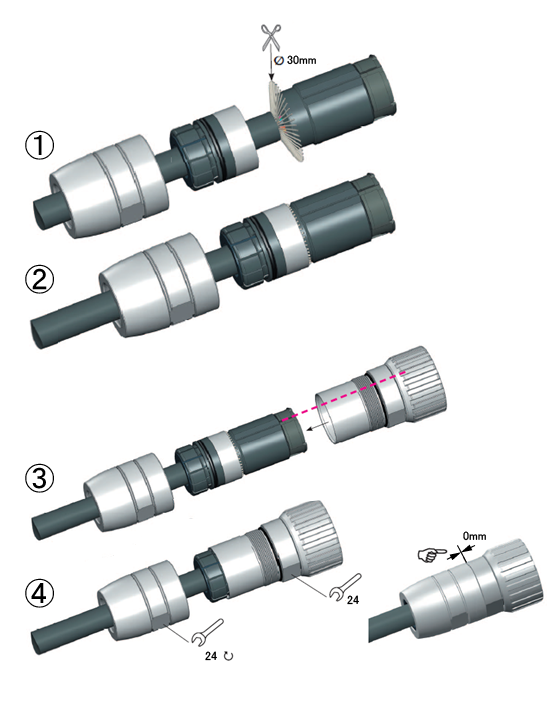

IP67清洁型时
1
处理用户自备的电缆末端。
2
使用24mm扳手拆下外壳的电缆扣夹。用手拆卸扣夹。
为使电缆扣夹能适用于各种粗细的电缆，扣夹为洋葱圈状。

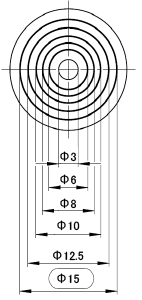

请参考下表，根据使用的电缆粗细，调整扣夹的内径。
| 衬垫内径 | φ3 | φ6 | φ8 | φ10 | φ12.5 | φ15 | |
|---|---|---|---|---|---|---|---|
| 电缆外径 (mm) |
min | 2.0 | 2.5 | 4.5 | 6.5 | 9.0 | 11.5 |
| max | 2.5 | 5.5 | 7.5 | 9.5 | 12.0 | 14.5 | |
3

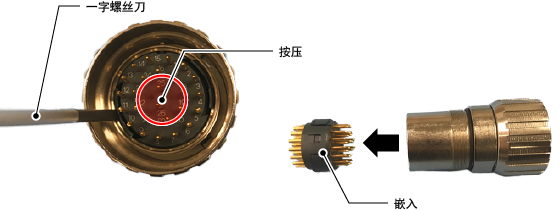

用一字螺丝刀按入镶块的止动销拆下。拆下两侧的2处止动销后，拆下镶块。
4

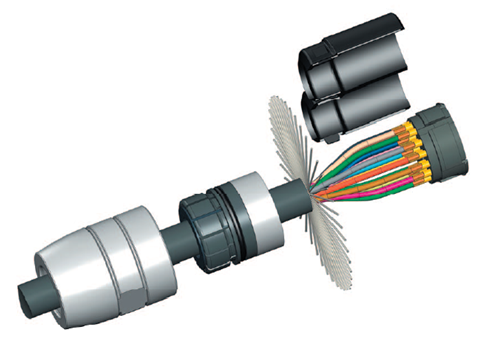

将配线通过锡焊安装在销钉上。
5
对准外壳的电缆扣夹，用24mm扳手拧入。
