ID : 10194

电磁阀规格

阀门

切换方式	2位置双电磁阀 3位置中位排气 3位置中位闭合
使用流体	空气
运行方式	信号型
有效截面积(Cv值)	2位置双电磁阀 P→A·B : 3.79mm²(0.24)、A·B→R : 4.43mm²(0.37) 3位置中位排气 P→A·B : 3.75mm²(0.23)、A·B→R : 4.44mm²(0.35) 3位置中位闭合 P→A·B : 3.75mm² (0.23)、A·B→R : 4.42mm²(0.35)
供油	不供油
使用压力范围	0.2～0.7MPa*
响应时间	2位置 15 ms以下(0.5MPa时) 3位置 30 ms以下(0.5MPa时)
最大运行频率	2位置 5 Hz 3位置 3 Hz
环境温度	-5～50℃(无结露。使用干燥空气时)

*连接至机器人的气源需在常用压力0.20～0.39MPa的范围内使用。

电磁阀

使用电压	24V+/-10%
耗电量(电流)	0.4 W(17 mA)
浪涌电压保护电路	变阻器

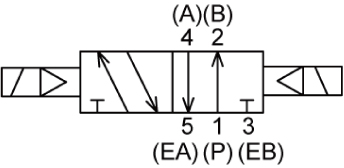

切换方式 : 2位置双电磁阀

A和B的电磁阀均OFF时保持位置。

A、B

工具侧的配管

P

AIR1的空气供给

EA、EB

至排气口

在净化型中连接在连接器面板的VALVE OUT(AIR2)上。

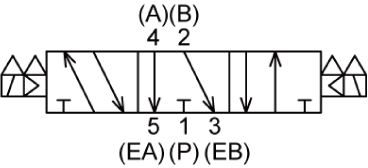

切换方式 : 3位置中位排气

A和B的电磁阀均OFF以及电源切断时，定位于中间位置并排出A和B的残压。

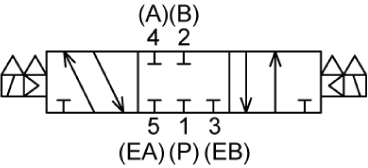

切换方式 : 3位置中位闭合

A和B的电磁阀均OFF以及电源切断时，定位于中间位置并保持A和B的残压。

在维护时和紧急情况下等，由用户在夹治具和阀门之间安装释放残压的装置。

ID : 10194
