Digital I/Oの配線

ここでは、Digital I/Oの内容について、次の項目に分けて説明しています。

配線表

MC9シリーズのI/Oは、機能的に分類すると、Safety I/O、専用 I/O、汎用 I/O、内部 I/Oに分けられます。

そのうち、専用 I/Oには、機能の異なる信号が幾つかあり、それらの組合せがあらかじめ決まっています。その組合せ(割付)には2種類あり、割付の種類によって配線表が異なります。詳細は下記リンク先を参照してください。

項目 (リンク先)	概要
Mini I/O専用割付での配線表	Mini I/O専用割付はフィールドネットワークスレーブターミナルを使用しない場合の割付です。リンク先では、Mini I/O専用割付での配線表を記載しています。
標準割付での配線表	標準割付は、フィールドネットワークスレーブターミナルを使用する場合の割付です。リンク先では、標準割付での配線表を記載しています。

項目

(リンク先)

概要

Mini I/O専用割付はフィールドネットワークスレーブターミナルを使用しない場合の割付です。リンク先では、Mini I/O専用割付での配線表を記載しています。

標準割付は、フィールドネットワークスレーブターミナルを使用する場合の割付です。リンク先では、標準割付での配線表を記載しています。

Digital I/Oを使用するには、User Powerコネクタの配線が必要です。

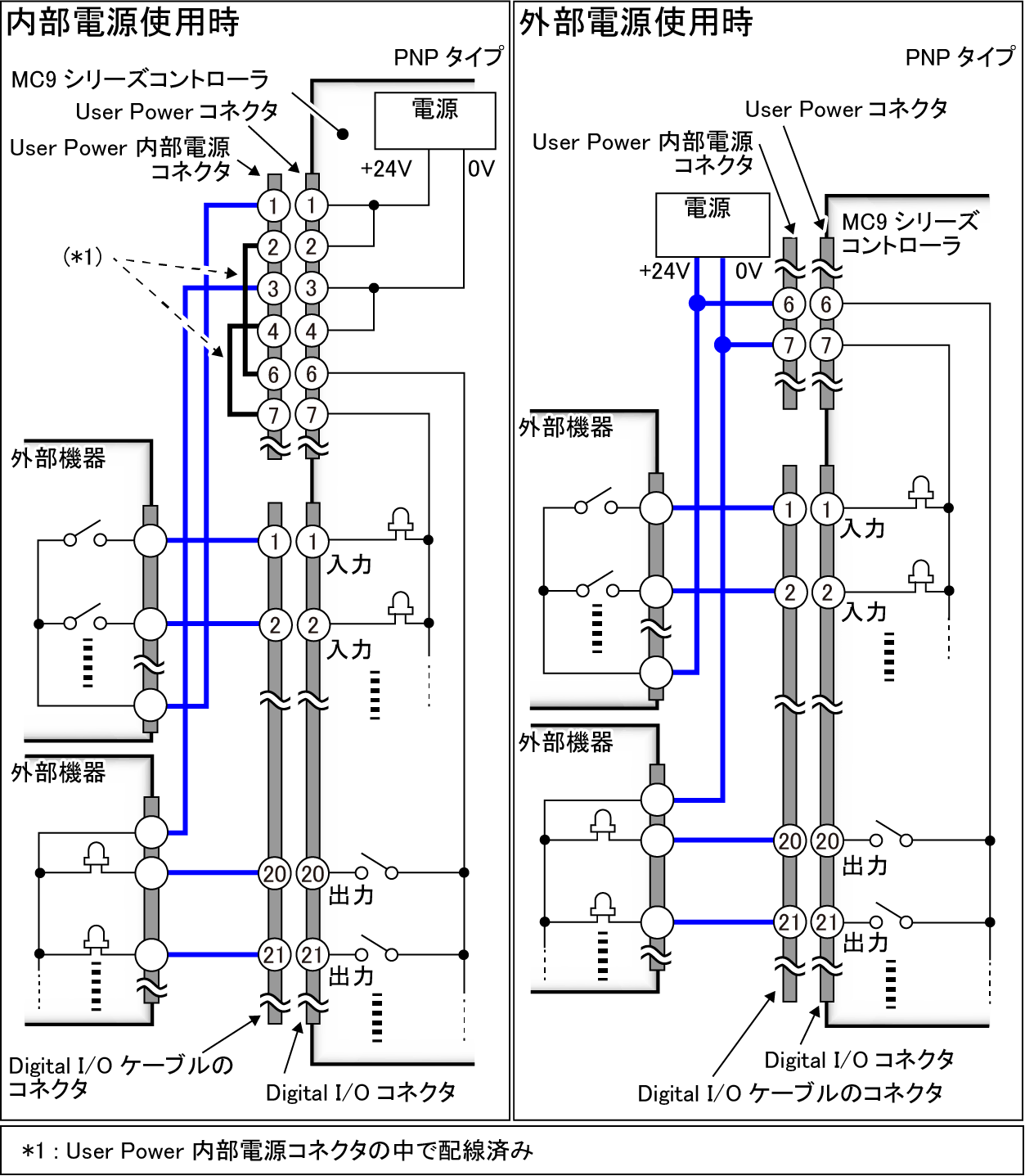

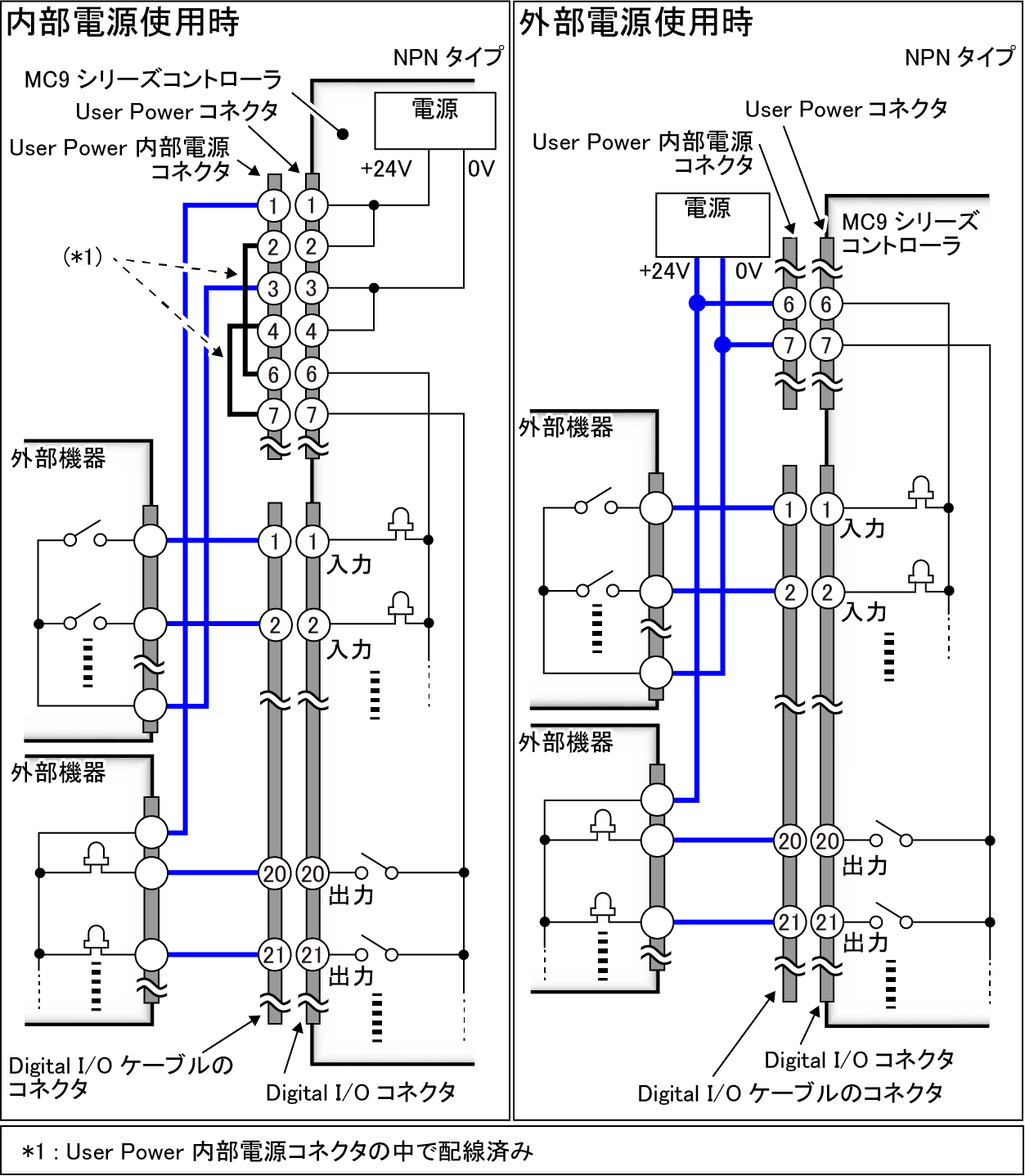

下図では、User Powerコネクタの配線も含めた回路構成を示しています。

User Powerコネクタの詳細についてはこちらを参照してください。
