User Powerの配線
ここでは、User Powerの内容について、次の項目に分けて説明しています。
各端子の内容
標準で同梱されるUser Power 内部電源コネクタの各端子の内容は以下の通りです。
|
コネクタの端子番号 (コネクタ結合面から見た図) |
|
|---|
| 端子番号 | 名称 |
|---|---|
| 1 | 内部電源 DC +24V 出力 |
| 2 | |
| 3 | 内部電源 DC 0V 出力 |
| 4 | |
| 6 | I/O電源 DC +24V 入力 |
| 7 | I/O電源 DC 0V 入力 |
| 8 | 特殊用途電源 DC +24V 入力 (*1) |
| 9 | 特殊用途電源 DC 0V 入力 (*1) |
*1 : Safety I/Oコネクタの非常停止出力を、MC9シリーズコントローラの電源を切った状態でも、出力させたい場合に使用します。

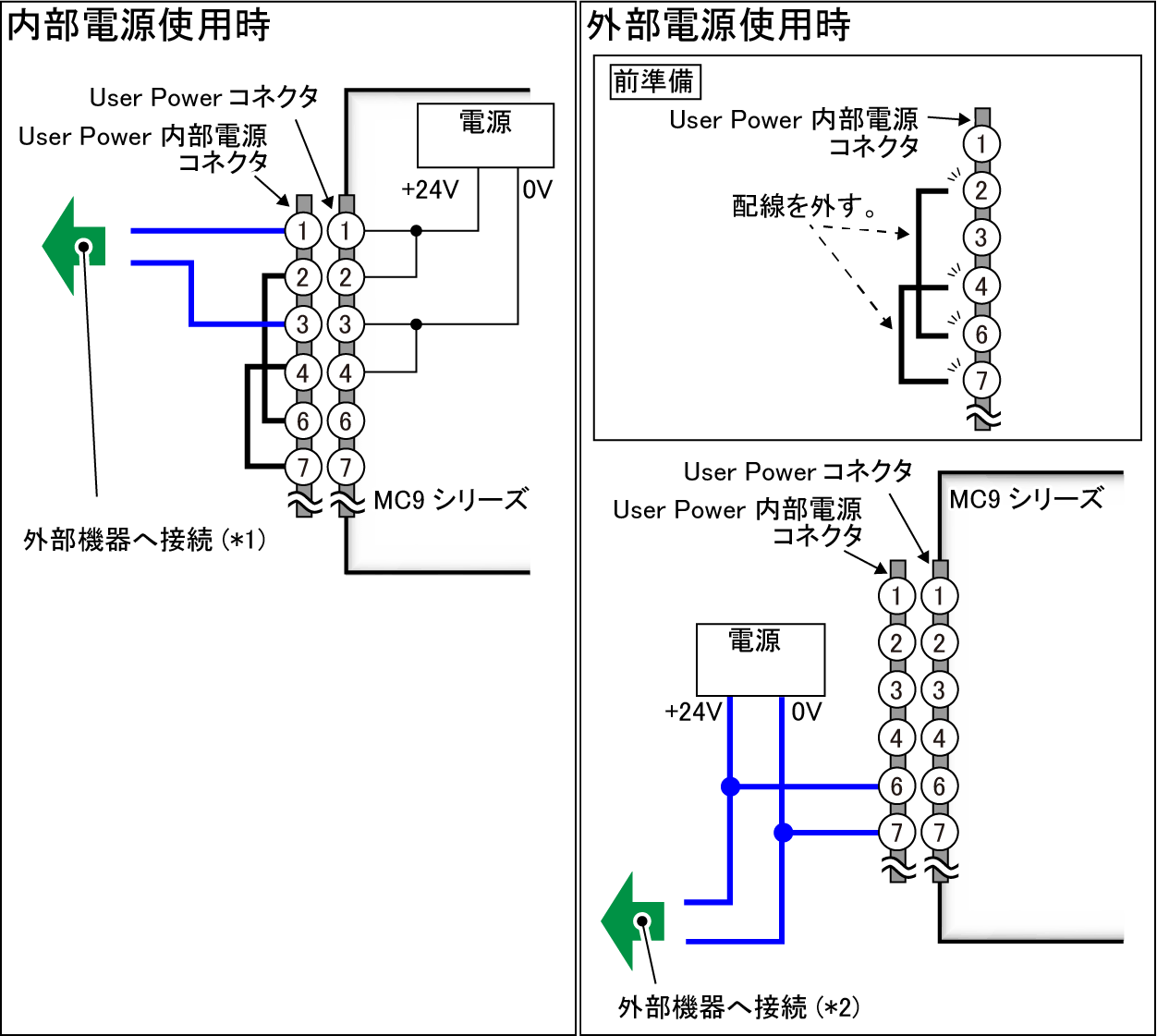

回路構成

*1 : Digital I/Oを使用しない場合、この配線は不要です。
*2 : Digital I/Oを使用しない場合、電源の接続は必要ですが、外部機器への配線は不要です。
