LED表示

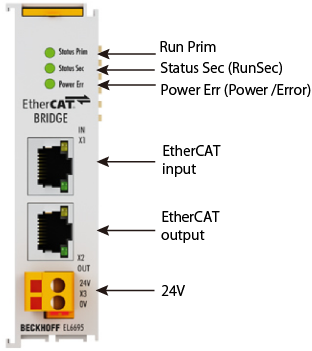

EtherCATブリッジターミナルの前面パネル
表示の詳細
表示の詳細を下記に示します。
内容の詳細については、「WINCAPSIIIで設定可能なI/Oオプション」にリンクしているEtherCATブリッジターミナルの個別の取扱説明書を参照してください。「7.5 診断」に記載があります。
| LED | 状態 | 意味 |
|---|---|---|
| Run Prim |
消灯 | EtherCATステートマシンの状態: INIT = ターミナルの初期化、 または BOOTSTRAP = ターミナルのファームウェア更新用の機能 |
Run Sec (対応するスレーブ側の動作状態) |
緑の点滅 | EtherCATステートマシンの状態: PREOP = メールボックス通信 の状態、標準設定から変更 |
| 緑が低速で点滅 | EtherCATステートマシンの状態: SAFEOP = Sync Managerチャン
ネルおよびディストリビュートクロックの検証 出力が安全な状態 |
|
| 緑で点灯 | EtherCATステートマシンの状態: OP = 通常の動作状態。メール ボックスおよびプロセスデータ通信が可能 | |
| 消灯 | 供給なし | |
| Power/Error (電源状態) |
オレンジ | プライマリまたはセカンダリの一方からのみ供給 |
| 赤で点滅 | FW更新に失敗、ベッコフのサービスにターミナルを送付 | |
| 緑 | 両側に供給中、24 V入力を使用 |
