負荷重心位置自動測定

1

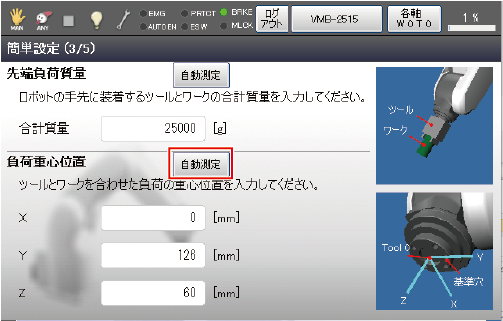

負荷重心位置の横にある[自動測定]ボタンを押します。

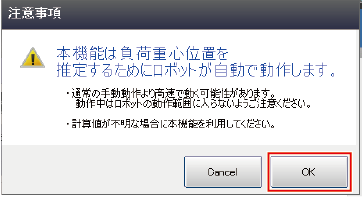

負荷重心位置画面にはロボットがどのように動作するかと、測定時の注意事項が表示されます。

確認後、[OK]ボタンを押します。

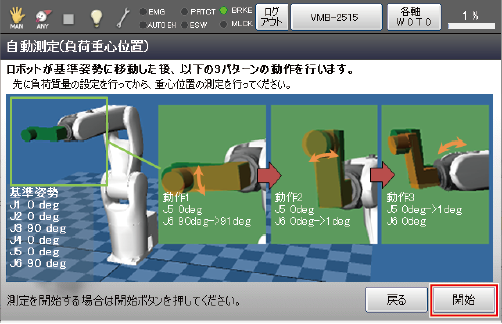

自動測定画面が表示されます。

[開始]ボタンを押します。

2

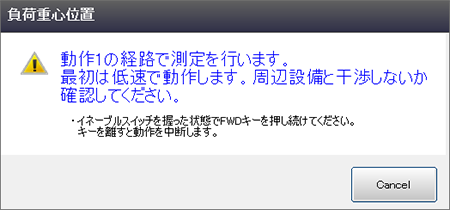

イネーブルスイッチを押しながら、[MOTOR]ボタンを押してモータをONにし、[FWD]キーを押し続けます。

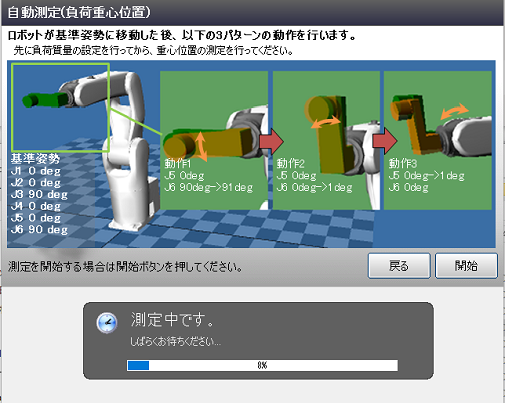

動作1の経路で低速動作の測定が実行されます。

3

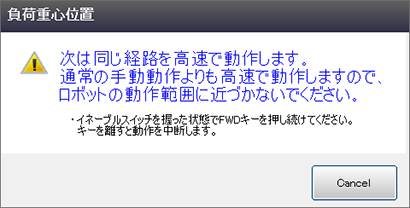

低速動作の測定が完了すると、高速動作の自動測定が実行されます。

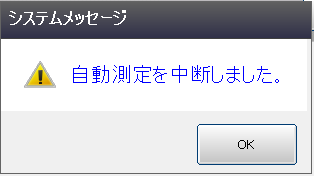

イネーブルスイッチと[FWD]キーを押し続けます。

4

動作2の経路で、もう一度低速動作と高速動作を行います。

5

動作3の経路で、もう一度低速動作と高速動作を行います。

6

測定値が最大許容範囲内の場合、測定が完了となります。

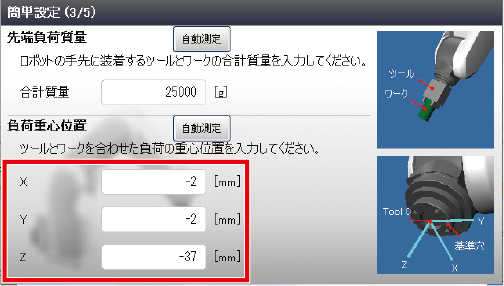

[OK]ボタンを押すと、[簡単設定]画面に戻ります。負荷重心位置の測定値が入力されています。
