先端負荷質量自動測定

1

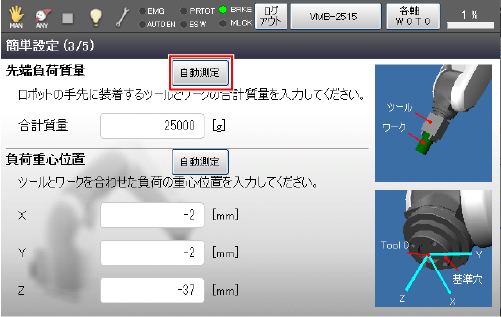

[簡単設定] - [先端負荷質量]設定画面にある[自動測定]ボタンを押します。

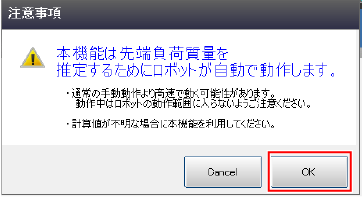

負荷推定画面にはロボットがどのように動作するかと、測定時の注意事項が表示されます。

確認後、[OK]ボタンを押します。

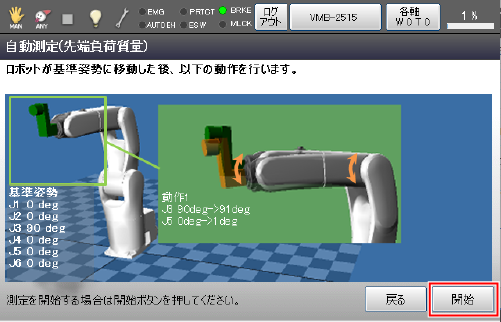

自動測定画面が表示されます。

[開始]ボタンを押します。

先端負荷質量の値(計算値)が分かる場合は、その値を使用してください。

2

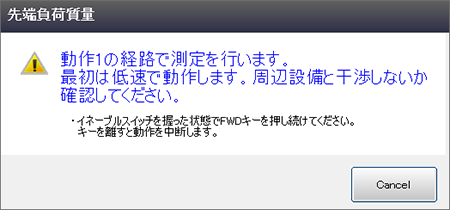

イネーブルスイッチを押しながら、[MOTOR]ボタンを押してモータをONにし、[FWD]キーを押し続けます。

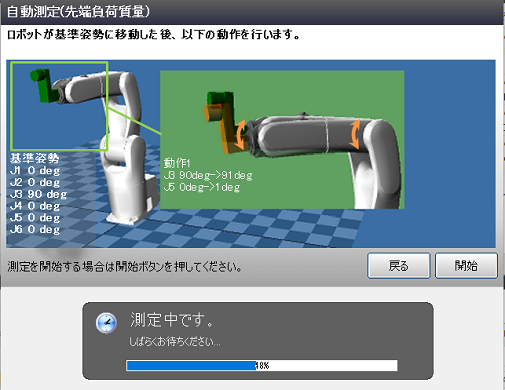

低速動作の測定が実行されます。

3

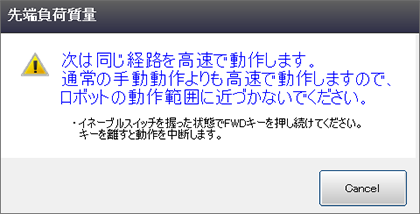

低速動作の測定が完了すると、高速動作の自動測定が実行されます。

イネーブルスイッチと[FWD]キーを押し続けます。

4

測定値が最大許容範囲内の場合、測定が完了となります。

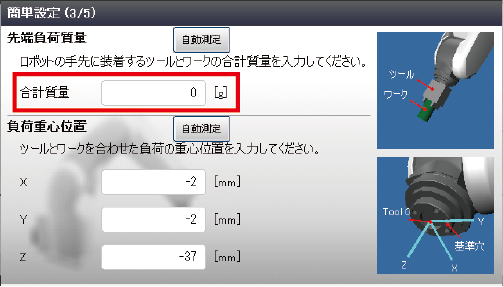

[OK]ボタンを押すと、[簡単設定]画面に戻ります。先端負荷質量の測定値が入力されています。
