I/O的设定

设定与机器人控制器进行通信所需的I/O。

以下说明其步骤。

1

启动MULTIPROG。

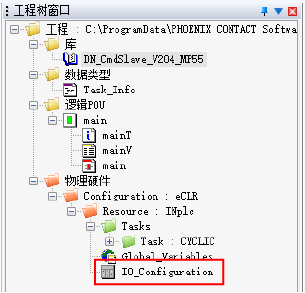

双击“项目树形视窗”的“IO_Configuration”。

2

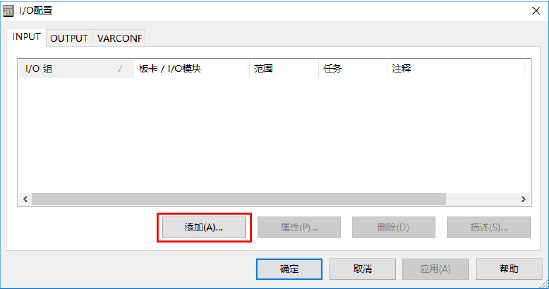

选择“INPUT”标签，点击[添加]。

3

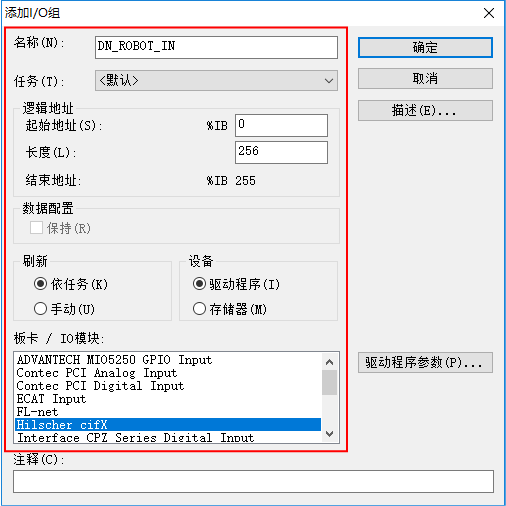

显示[添加I/O组]画面。

将逻辑地址的长度设为“256”。

其他项目请结合用户环境恰当输入。

输入完成后，点击[OK]。

4

选择“OUTPUT”标签，点击[添加]。

5

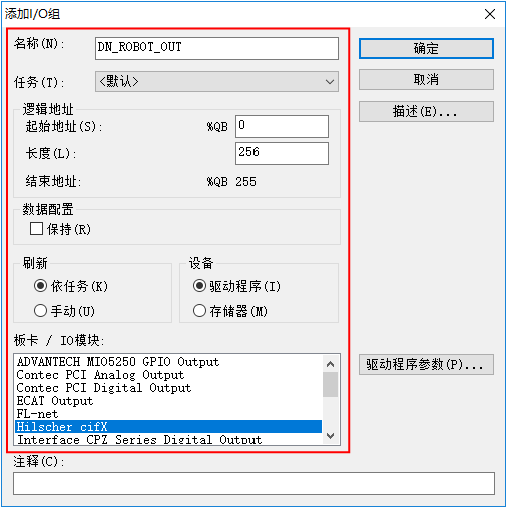

显示[添加I/O组]画面。

将逻辑地址的长度设为“256”。

其他项目请结合用户环境恰当输入。

输入完成后，点击[OK]。

到此，I/O设定就完成了。
