ID : 7489

MC_RobotCalSet

执行机器人的CALSET。

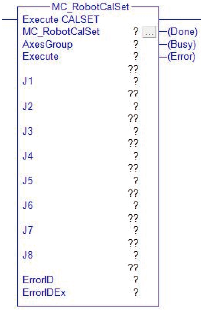

图形显示 AOI范畴
非动作

输入输出变量

变量名 数据型 有效范围 输入输出条件
AxesGroup eRC_AxesGroup -
机器人组
指定用户定义型的机器人变量（结构体: eRC_AxesGroup）。

输入变量

变量名 数据型 有效范围
Execute BOOL
  • TRUE: 启动
  • FALSE : -
开始执行
从FALSE变为TRUE后，执行这个AOI。
J1 BOOL
  • TRUE : 有效
  • FALSE : 无效
1轴的CALSET
TRUE : 进行CALSET。
FALSE : 不进行CALSET。
J2 BOOL
  • TRUE : 有效
  • FALSE : 无效
2轴的CALSET
TRUE : 进行CALSET。
FALSE : 不进行CALSET。
J3 BOOL
  • TRUE : 有效
  • FALSE : 无效
3轴的CALSET
TRUE : 进行CALSET。
FALSE : 不进行CALSET。
J4 BOOL
  • TRUE : 有效
  • FALSE : 无效
4轴的CALSET
TRUE : 进行CALSET。
FALSE : 不进行CALSET。
J5 BOOL
  • TRUE : 有效
  • FALSE : 无效
5轴的CALSET
TRUE : 进行CALSET。
FALSE : 不进行CALSET。
J6 BOOL
  • TRUE : 有效
  • FALSE : 无效
6轴的CALSET
TRUE : 进行CALSET。
FALSE : 不进行CALSET。
J7 BOOL
  • TRUE : 有效
  • FALSE : 无效
7轴的CALSET
TRUE : 进行CALSET。
FALSE : 不进行CALSET。
J8 BOOL
  • TRUE : 有效
  • FALSE : 无效
8轴的CALSET
TRUE : 进行CALSET。
FALSE : 不进行CALSET。

输出变量

变量名 数据型 / 说明
Done BOOL
执行完毕确认
TRUE：这个AOI已执行完毕。
FALSE: 这个AOI未执行完毕。
Busy BOOL
这个AOI的处理状态
TRUE：正在执行这个AOI。
FALSE: 未执行这个AOI。
Error BOOL
有无错误
TRUE : 这个AOI异常结束。
FALSE : 这个AOI正常结束。
ErrorID INT
错误的发生源
2800 : PLC的程序发生错误。
2801: 机器人控制器发生错误。
ErrorIDEx DINT
错误编码
确定错误内容的编号。
详细内容请参照“错误编码一览”。

功能说明

关于CALSET
将控制器识别的位置信息和机器人本体的实际位置关系进行校正称作CALSET。CALSET中，各轴存在预先规定的可固定位置，创建该位置和编码器值相对应的数据（CALSET值）。此时，固定轴的位置称作CALSET位置，记录CALSET位置的度数的数据为RANG值。
每台机器人的CALSET数据都不相同。
更换电机或编码器的备份电池电量不足、编码器内的位置数据丢失时，需要进行CALSET作业。

注意事项

因编码器备份电池的寿命等问题发生错误或控制器电源OFF时机器人受到过大的冲击发生错误时，需要清零编码器并执行CALSET作业。
请在执行这个AOI前，执行AOI"MC_EncReset"。

ID : 7489
