I/O转换箱的构成与安装方法

下表表示I/O转换箱的构件。

构件	备注
I/O转换箱	跨越RC8机器人控制器，用4颗螺钉安装在设备上，使用附带的“Mini I/O连接用电缆”和“并行IO连接用电缆”，接在RC8机器人控制器上。
Mini I/O连接用电缆	这是连接I/O转换箱的“Mini I/O连接器”和RC8机器人控制器的“Mini I/O连接器”的电缆。
并行I/O连接用电缆	这是连接I/O转换箱的“PARALLEL I/O连接器”和RC8机器人控制器的“增设的并行I/O板的连接器”的电缆。
螺钉 (M3×6)4颗	撑条安装用
内六角螺栓 (M4×12)4颗	这是将I/O转换箱固定在设备上的器件。

如下图所示，跨越控制器将I/O转换箱安装在设备上。

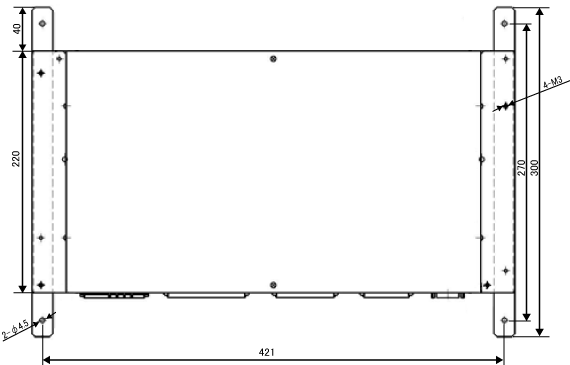

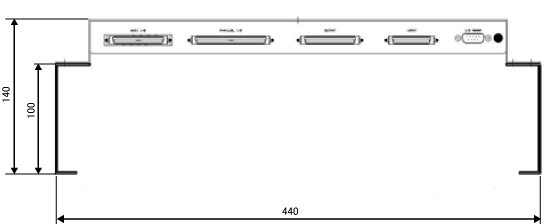

尺寸

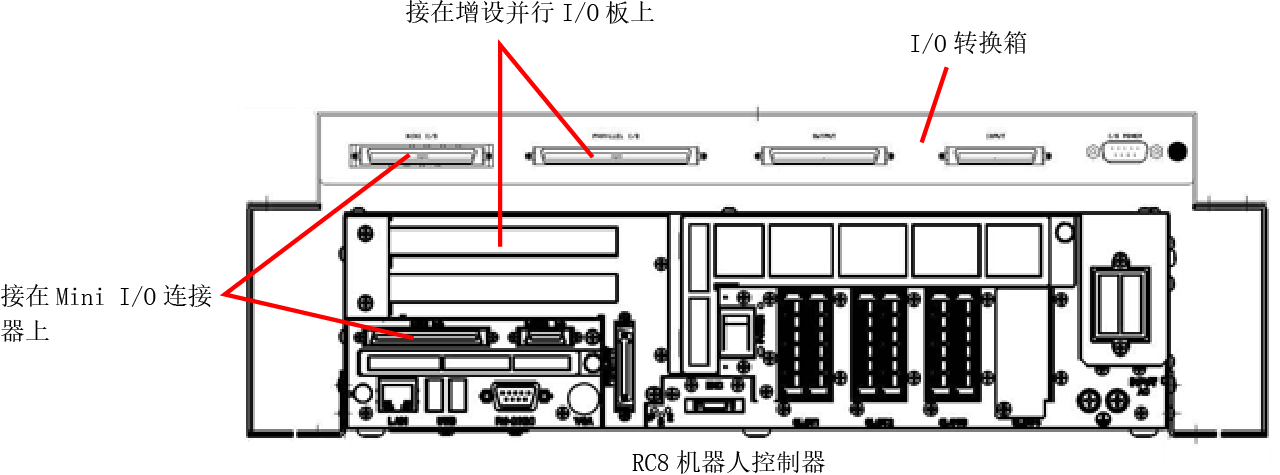

连接图
