区域设定

项目说明

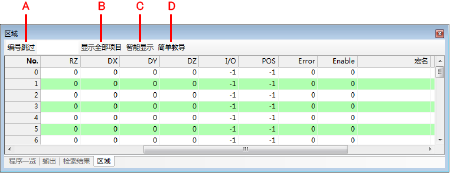

A：“编号跳过”按钮

显示指定的编号行。

B：“显示全部项目”按钮

切换是否显示检测间隔、检测姿势等详细信息项目。

C：“选定项显示”按钮

选定项栏仅显示标记的项目。

D：“简单教导”按钮

显示区域坐标的“简单设定画面”。
所选编号的区域坐标中反映简单设定的结果。

简单设定

使用教导后的P型位置变量设定区域坐标。
如果根据指定的P型变量可计算区域坐标，则推断区域坐标中显示计算结果。按压OK按钮后，在调出区域编号中登录结果。

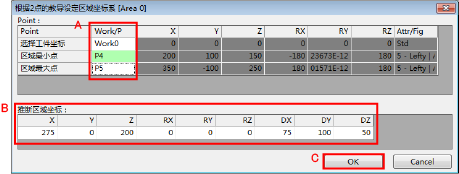

A：教导点

指定计算时使用的教导后的工件坐标编号和P型变量编号。

B：推断区域坐标

如果根据教导点可计算区域坐标，则显示计算结果，且[OK]按钮有效。

C：[OK]按钮

将推断区域坐标中显示的结果设定为区域坐标。
