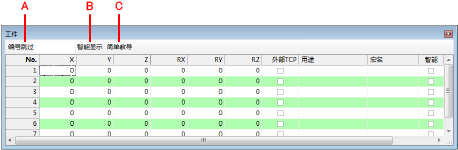

工件设定

项目说明

A：“编号跳过”按钮

显示指定的编号行。

B：“选定项显示”按钮

选定项栏仅显示标记的项目。

C：“简单教导”按钮

显示工件坐标的“简单设定画面”。
所选编号的工具坐标中反映简单设定的结果。

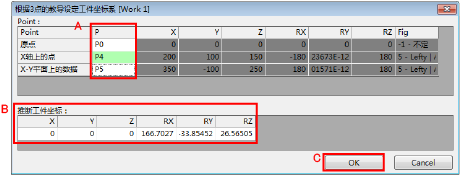

简单设定

使用教导后的P型位置变量设定工件坐标。
如果根据指定的P型变量可计算工件坐标，则推断工件坐标中显示计算结果。按压OK按钮后，在调出工件编号中登录结果。

A：教导点

指定计算时使用的教导后的P型变量编号。

B：推断工件坐标

如果根据教导点可计算工件坐标，则显示计算结果，且[OK]按钮有效。

C：[OK]按钮

将推断工件坐标中显示的结果设定为工件坐标。
