设定项目属性

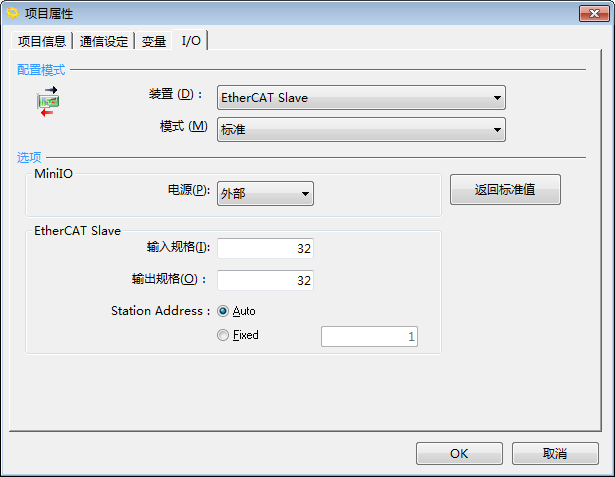

将EtherCAT子局板用作I/O增设板时，需在WINCAPSIII“设定项目”的“I/O”标签中注册以下信息。

配置模式

	设定值
装置(D)	"EtherCAT Slave"或"[Parallel] + [EtherCAT Slave]"

“标准”表示标准模式，“互换”表示RC3互换模式。关于配置模式的详细内容，请参照“各配置模式的功能概要”。

	设定值
模式(D)	“标准”或“互换”

Mini I/O、Hand I/O和并行I/O的最大电流容量合计在1.3A以下时，也可进行内部电源供电。

	设定范围	默认值
电源(P)	“外部”或“内部”	外部

请参考“通用输入输出的I/O位数计算方法”，设定输入输出大小。能够以1字节为单位进行输出入的增减，据此确定最大通用输出入位数。

	设定范围（字节）	默认（字节）
输入规格(I)	5～256	32
输出规格(O)	4～256	32

设定EtherCAT的节点地址。手动时，请直接输入节点地址。

	设定范围	默认值
Station Address (I)	"自动"或"手动"	自动
