电缆支架座、导架的安装

导轨单元全长超过4500mm时，为减少电缆支架的磨损，安装电缆支架座及导架。

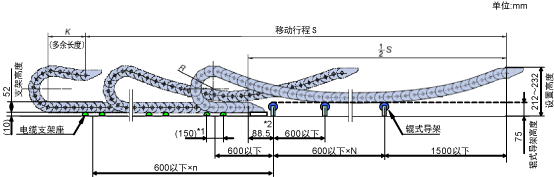

安装图

电缆支架座、导架安装条件

• 导轨单元全长超过4500mm时，安装电缆支架座及导架。
• 电缆支架座及导架的安装间隔应保持在600mm以下。

电缆支架座

安装电缆支架座，以减少电缆支架和架台的摩擦。

• 建议使用半圆形的电缆支架座。电缆支架座参考图 (PDF:59KB)
• 电缆支架底面接触到支柱等的角时，建议在各角准备电缆支架座。

　　　使用“架台示例”架台参考图（行程1200mm）(PDF:864KB)中的支柱时

　　　・每根支柱应准备2个电缆支架座（上图，绿色半圆）

　　　・请根据支柱的4×M5贯通螺纹孔，以150mm宽度进行安装。*1

导架

导架用于支撑、引导电缆支架。

• 建议使用辊式导架。辊式导架参考图 (PDF:146KB)
• 支撑电缆支架的导架高度均为75mm。
• 从电缆支架固定端的第1个链节中心至最近的导架的距离为88.5mm以下。*2

滑垫

行程超过8000mm时，电缆支架之间的摩擦可能严重磨损电缆支架。在下侧电缆支架的摩擦范围中安装滑垫，以减少磨损。
