子局设备输入输出大小的设定

对连接的各子局设备配置输入、输出位数。另外，STEP2～4的设定画面可能根据DeviceNet子局设备而变化。

1　

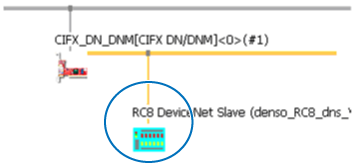

双击连接的子局设备的图标。

2

从画面左侧单击[Configuration]-[Connection]。

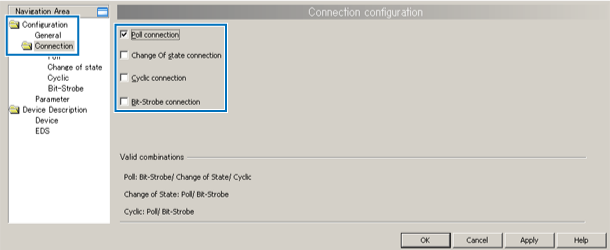

在“Poll connection”，“Change Of state connection”，“Cyclic connection”，“Bit-Strobe connection”中选择与子局设备的通信方法。 设备不支持的通信方式显示为灰色，无法选择。

3

根据STEP2中选择的通信方法，单击以下设定项目。

4

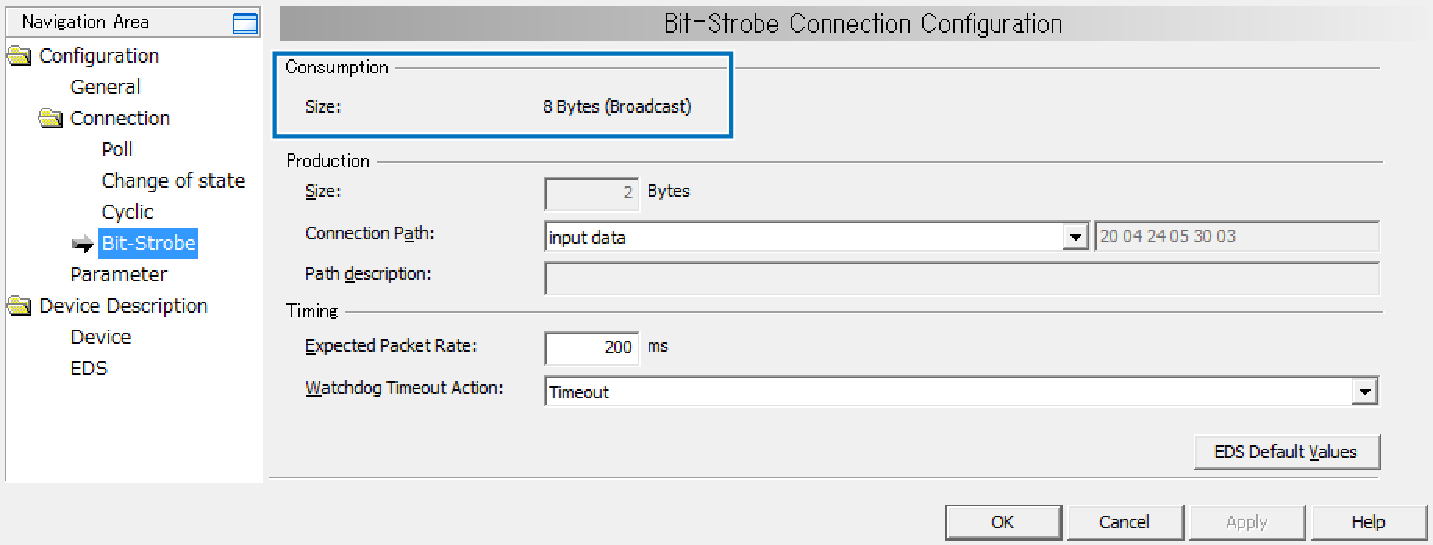

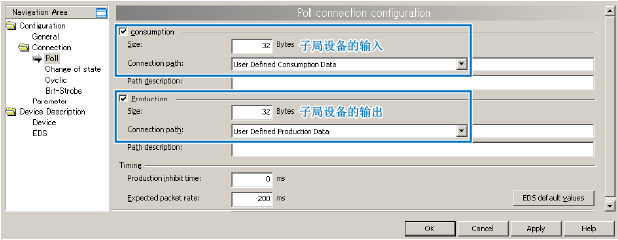

从画面右侧设定输入、输出大小。上部的“Consumption”为子局设备的输入（机器人控制器侧的输出）大小，下部的“Production”为子局设备的输出（机器人控制器侧的输入）大小。以字节（1字节=8位）为单位进行该处的设定。另外，请根据需要更改“Connection Path”。
设定完成之后，单击“OK”。

5

对所有子局设备反复执行STEP1～STEP4并进行输入、输出大小的设定。

至此，子局设备输入输出大小的设定结束。
