电缆的扣夹方法

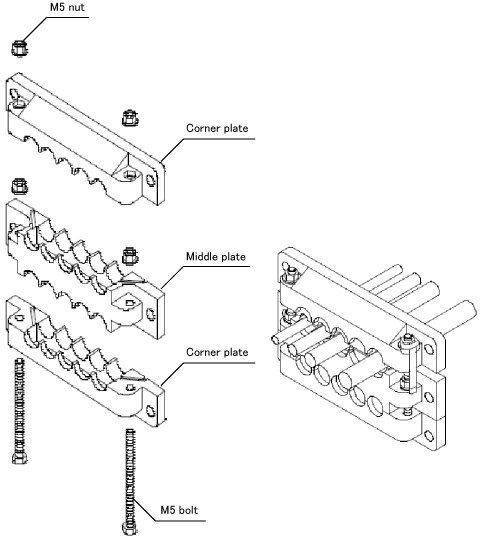

使用多孔电缆过线板进行电缆扣夹的步骤如下所示。

1

将盘根放入棱角盖板和中间盖板的沟槽。

• 附带盘根


型式	适用电缆直径	适用示例
EMSP0	无孔	未使用处的外壳
EMSP4	φ4-φ6	通信电缆
EMSP6	φ6-φ8	教导器电缆、Hand I/O电缆
EMSP8	φ8-φ10	Mini I/O电缆
EMSP10	φ10-φ12	增设用并行I/O电缆

• 附加轴用盘根组（另售）

型式	适用电缆直径	适用示例
EMSP8	φ8-φ10	附加轴编码器电缆
EMSP12	φ12-φ14	附加轴电机电缆

2

将M5螺栓放入棱角盖板的六角沟槽部位。（将螺栓顶部朝下插入沟槽部位。）

3

将电缆穿过棱角盖板和中间盖板的盘根的R部位并上下夹紧。

4

将M5紧固螺母安装至M5螺栓。

5

使用螺丝钳拧紧棱角盖板和中间盖板直至无间隙。

6

将电缆穿过中间盖板和棱角盖板的盘根的R部位并上下夹紧。

7

将M5紧固螺母安装至M5螺栓。

8

使用螺丝钳拧紧中间盖板和棱角盖板直至无间隙。

9

组装后，将电缆穿过控制器保护箱四个角的开口，从正面拧紧M6螺丝。
