VS-6556 3轴机械末端的制作图纸示例
变更3轴机械末端时，需要用户准备下图所示的备件。

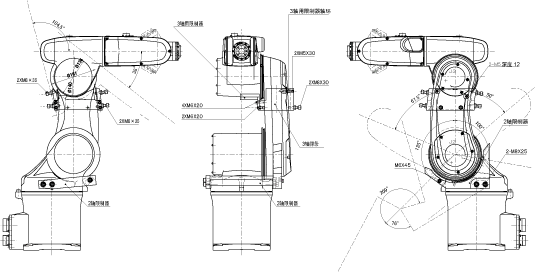

安装图
|
无法看清上图时请点击此处。(PDF:439KB) |

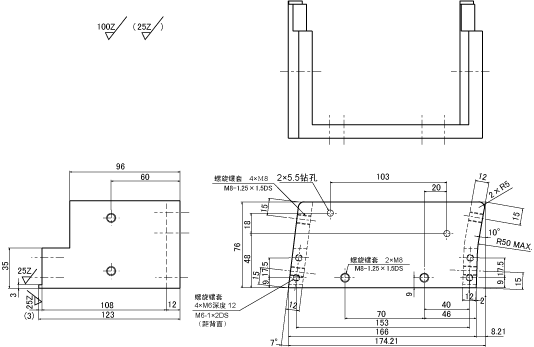

撑条的参考图
|
材质：A2017-T4 |

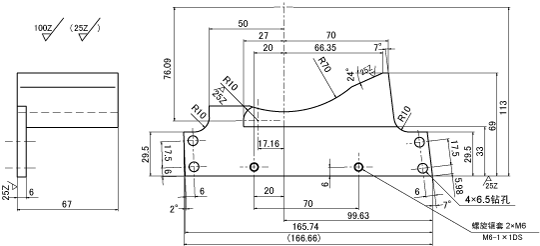

机械限动器的参考图
|
材质：A2017-T4 |
机械末端 垫片的参考图
|
材质：S45C |
