电磁阀规格

VS-6556/6577系列的电磁阀规格为通用规格。

	项目	规格
阀门	切换方式	2位置 双电磁阀
	使用流体	空气
	运行方式	信号型
	有效截面积(Cv值)	P→A･B：1.116mm²(0.062) A･B→R：1.188mm²(0.066)
	供油	不供油
	使用压力范围	0.1~0.7MPa(注1)
	响应时间	15ms以下(0.5MPa时)
	最大运行频率	10Hz
	环境温度	-5~50℃(无结露。使用干燥空气时)
电磁阀	使用电压	24V±10%
	耗电量(电流)	0.5W(21mA)
	浪涌电压保护电路	稳压二极管

注1 : 连接至机器人的空气源，请在“机器人本体的规格”的常用压力0.10~0.39MPa的范围内使用。

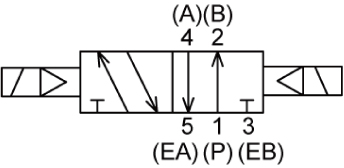

空气回路图

A和B的电磁阀均OFF时保持位置。

A、B	工具侧的配管
P	AIR1的空气供给
EA、EB	至排气口 在净化型中连接在连接器面板的VALVE OUT(AIR2)上。

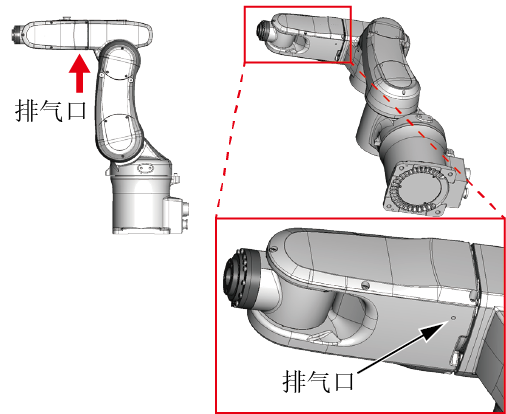

排气端口
