滚珠丝杠的滑动阻力

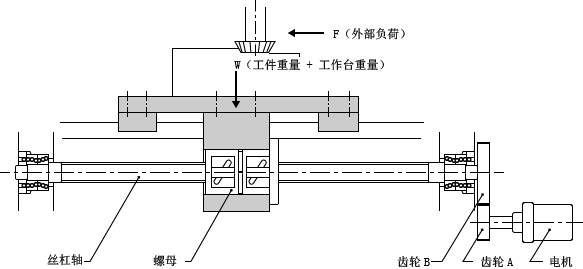

以滚珠丝杠为例，对滑动阻力的计算方法进行说明。

外部负荷产生的摩擦扭矩

• T_p： 外部负荷产生的摩擦扭矩(Nm)

• Fa： 轴向加重(N)

  Fa = F + mW

• F： 外部负荷(N)
• W： 工件重量 + 工作台重量(N)
• m： 振动面的摩擦系数(0.003 - 0.004)
• l： 导程(m)

• η： 效率(0.9) ・・・滚珠丝杠

                (1.0)…LM导架

预压产生的摩擦扭矩

• T_D： 预压产生的摩擦扭矩(Nm)
• Fao： 预压负荷(Caの5% )(N)
• l： 导程(N)
• k： 预压螺母的内部摩擦系数(0.1 - 0.3)
• Ca： 基本额定负荷(N)

电机额定扭矩(T_R)

请参照电机的目录。

评价

• T_P： 外部负荷产生的摩擦扭矩(Nm)
• T_D： 预压产生的摩擦扭矩(Nm)
• T_R： 电机的额定扭矩(Nm)
• N₁： 齿轮A的齿数
• N₂： 齿轮B的齿数

其它

推荐使用磨削滚珠丝杠。旋转滚珠丝杠的晃动较大，有时不能正常动作。
