设计示例（高速搬运装置）

以下述高速搬运装置为例说明以下项目。

• 丝杠轴径、导程、螺母的选择
• 精度、间隙的选择

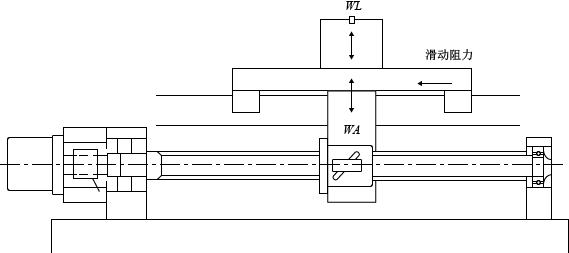

高速搬运装置

设计条件

1. 工作台设计规格

   项目	符号	内容	备注
   工作台重量		40kg
   搬运物重量		20kg	（最大）
   最大行程		700mm
   快速进给速度		1000mm/sec	(60m/min)
   定位精度	-	±0.10/700mm	（0.01mm/脉冲）
   重复精度	-	±0.010mm
   要求寿命		25000hr	（5年）
   摩擦面（滚动）		0.01	（摩擦系数）
   驱动电机	-	AC电机	(Nmax=3000rpm)

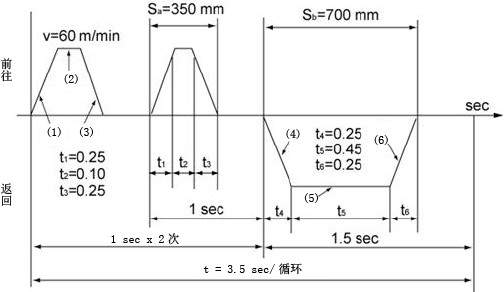

2. 运行条件
