电磁阀规格
电磁阀规格
XR系列的电磁阀规格（选件）
| 项 目 | 规 格 | |
|---|---|---|
| 阀门 | 切换方式 | 2位置双 |
| 使用流体 | 空气 | |
| 运行方式 | 信号型 | |
| 有效截面积（Cv值） | 1.2ｍｍ2 | |
| 供 油 | 不需要 | |
| 使用压力范围 | 0.2～0.7MPa | |
| 响应时间 | 10ms以下（0.5MPa时） | |
| 最大运行频率 | 5Hz | |
| 环境温度 | －10～50℃（无结露。使用干燥空气时） | |
| 电磁阀 | 使用电压 | 24V±10% |
| 消耗电力（电流） | DC 0.35W(15mA)×4个 | |
| 浪涌电压保护电路 | 稳压二极管 |
XR2的电磁阀规格（标准配置）
| 项 目 | 规 格 | |
|---|---|---|
| 阀门 | 切换方式 | 2位置双 |
| 使用流体 | 空气 | |
| 运行方式 | 信号型 | |
| 有效截面积（Cv值） | 1.2ｍｍ2 | |
| 供 油 | 不需要 | |
| 使用压力范围 | 0.05～0.59MPa | |
| 响应时间 | 10ms以下（0.5MPa时） | |
| 最大运行频率 | 5Hz | |
| 环境温度 | －10～50℃（无结露。使用干燥空气时） | |
| 电磁阀 | 使用电压 | 24V±10% |
| 消耗电力（电流） | DC 0.35W(15mA)×3个 | |
| 浪涌电压保护电路 | 稳压二极管 |
XR系列选件阀门的安装方法
按照以下步骤安装XR系列选件阀门。
供给的空气请使用空气过滤器（过滤度：推荐5μm以下）过滤的干燥空气。 配管前请使用干燥空气对输气管内进行吹气（冲洗）。输气管内的切屑、切削油、垃圾等可能造成阀门故障。
1
请揭下外壳上粘贴的密封。

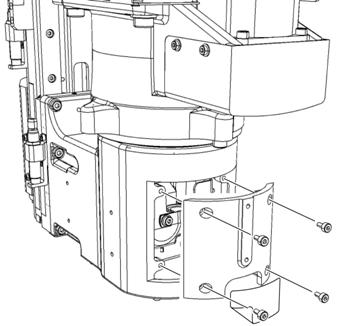

拆下4个内六角螺栓(M4)，卸下外壳。
2

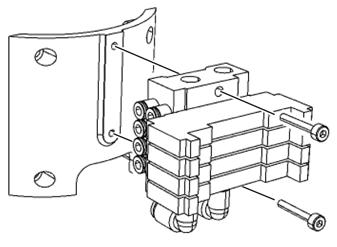

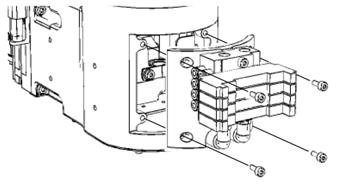

使用2个螺栓(M4)将选件阀门安装至外壳。
安装扭矩：3.7±0.7N･m
3

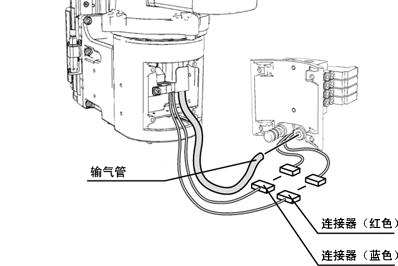

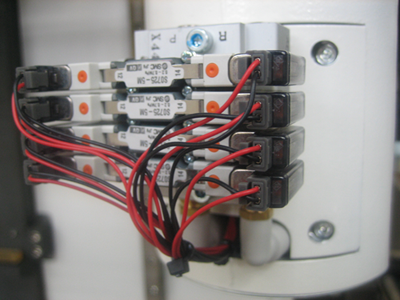

将红色和蓝色的连接器连接至选件阀门，并与输气管相连。
4
安装选件阀门时不要挤压配线和输气管。安装时，不要折弯输气管。
安装扭矩：3.7±0.7N･m
电磁阀使用时的注意事项
请勿向电磁阀施加力。否则，可能导致漏气或破损。
