监视I/O

显示I/O的当前状态。

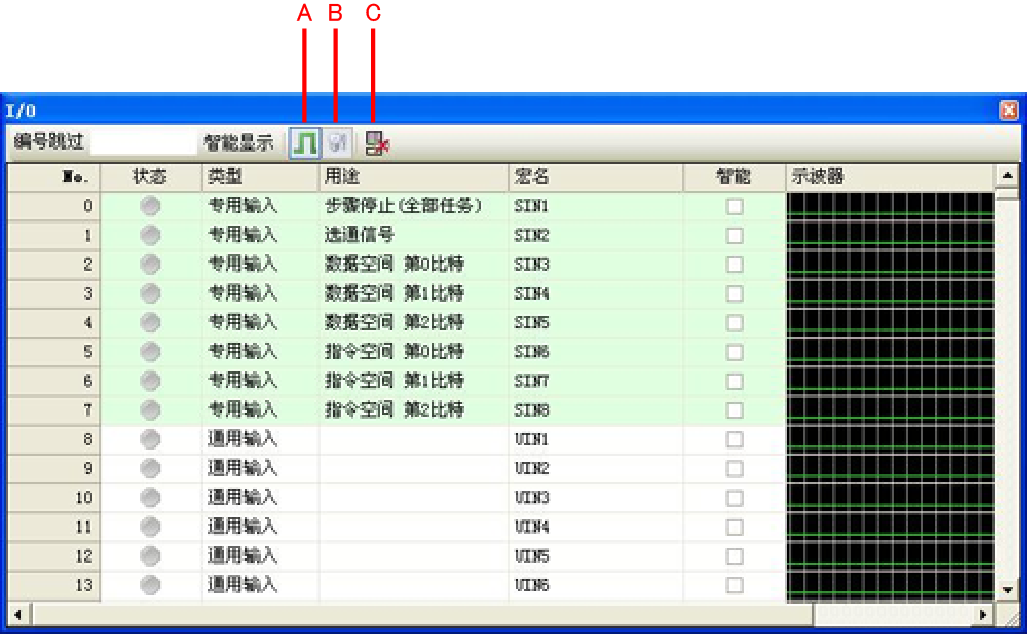

如果从“显示”菜单中选择“I/O”，在对接视图中显示“I/O”视窗。

关于监控步骤，请参照启动手册的“通过WINCAPSIII操作”。

项目说明

“编号跳过”

显示指定编号的I/O。

“智能显示”

“智能”栏仅显示标记的I/O。

A：“示波器”显示按钮

切换是否显示“示波器”栏。

B：“模拟输入”按钮

可以对“虚拟”栏内标记的I/O进行虚拟输入。

C：“不显示未使用区域”按钮

不显示未使用的领域。未使用领域是在“类型”栏显示为“--”的I/O。

“No.”

I/O的端口编号。

“状态”

ON时显示为绿色图标，OFF时显示为灰色图标。在虚拟输入模式下，可通过单击图标进行ON/OFF的切换。

“类型”

显示I/O类型。显示输入/输出、专用/通用、内部I/O、夹治具I/O等I/O端口的种类。

“用途”

用户可对每个I/O端口添加任意备注。预先输入专用信号等。

“宏名”

在程序中输入可处理I/O的宏名。虽然是预先输入，但也可任意变更。

“虚拟”

标记的I/O可进行虚拟操作。

“智能”

按压“智能显示”按钮时仅显示已标记的I/O。

“示波器”

以示波器形式显示I/O的ON/OFF。可按时间顺序确认ON/OFF的变化。
