配置对象

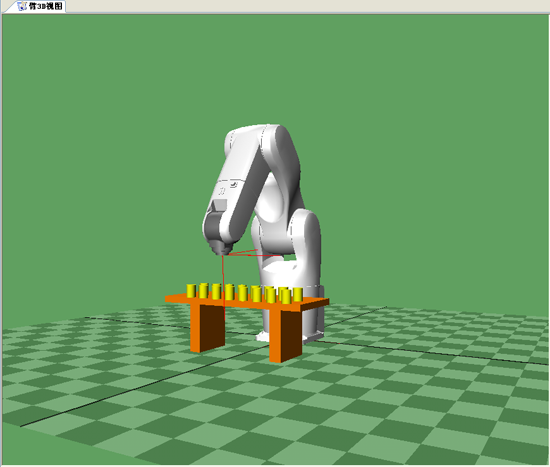

在“臂3D视图”上配置托板架、托板、工件等。

配置示例

此处，以托板架的创建方法为例进行说明。

1

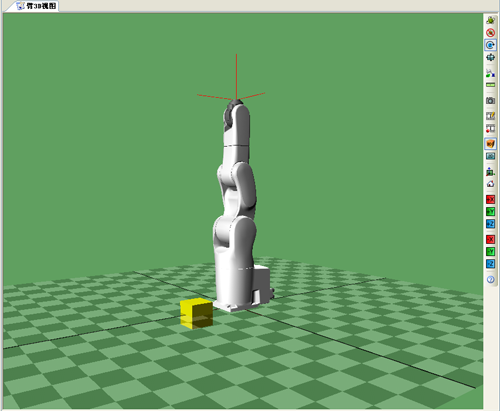

从“显示”菜单中选择“臂3D视图”。

显示“臂3D视图”。

2

指定创建对象的位置。

在“对象树”上，选择要创建的母对象。

3

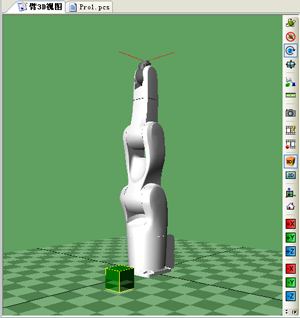

单击“臂建模”的(Box)按钮。

在“臂3D视图”上显示对象(Box)。

4

变更对象的名称、颜色。

• 变更名称
  在“对象树”上显示右键菜单，选择“变更名称”。对象名称为可输入状态时，可进行变更。

• 变更颜色

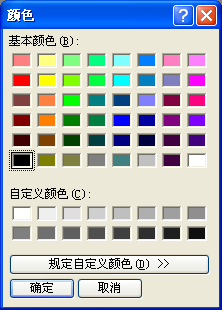

  点击“臂建模”中的“颜色选择”按钮，在“颜色设定”对话框中变更对象颜色。
  　

5

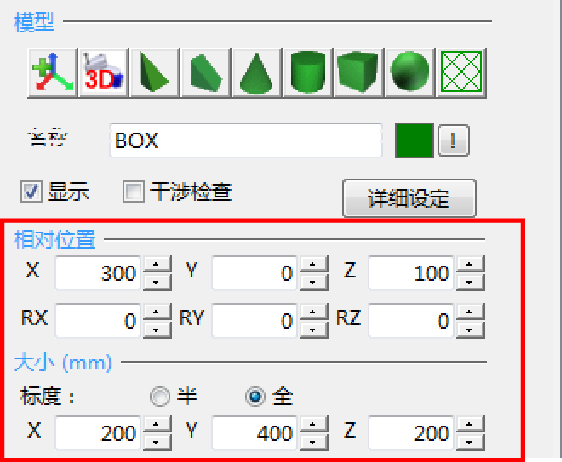

变更对象的位置、大小。
　

6

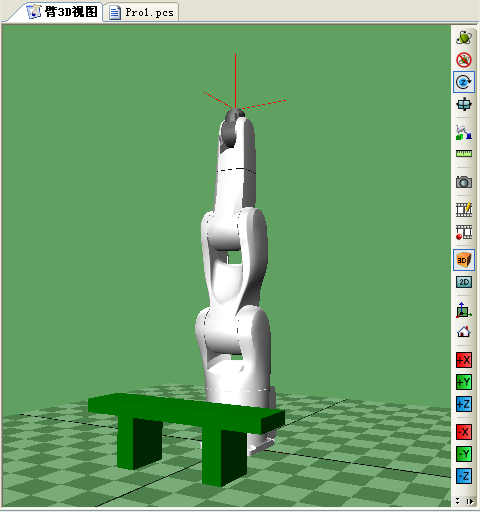

同样追加对象，完成托板架的创建。

变更显示方法

可通过“臂建模”的“详细设定”按钮，变更对象的显示方法。

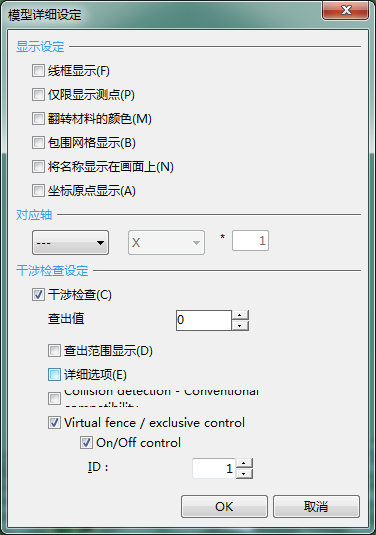

单击“详细设定”按钮时，显示以下对话框。

“显示设定”

设定对象显示的详细内容。

“对应轴”

使用带附加轴的项目或MC8控制器时，设定与附加轴对应的运行对象。设定轴、运行情况、运行单位。

“干涉检查设定”

• 干涉检查
  设为干涉检查功能的对象时，勾选。
• 检测等级
  设定干涉检查时查出范围的详细内容。
• 查出范围显示
  在“臂3D视图”上显示干涉检查时的检测范围时，勾选。
• 详细选项
  详细设定干涉检查（对象单位）时，勾选。
• 干涉检查法-与以前兼容
  以以前的方式（Ver.1.11.*以前的版本）进行干涉检查时，勾选。
  该功能在Ver.1.12.*以后的控制器上有效。
• 虚拟栅栏/排他控制
  设为虚拟栅栏/排他控制的对象时，勾选。
  该功能在Ver.1.12.*以后的控制器上有效。
• On/Off控制
  通过程序切换有效/无效时，勾选，设定模型的ID。
  该功能在Ver.2.0.*以后的控制器上有效。
