机械臂3D视图
通过3D显示机器人。
可确认机器人当前位置和动作范围，或者配置障碍物等对象，检查对周围设备的干扰。

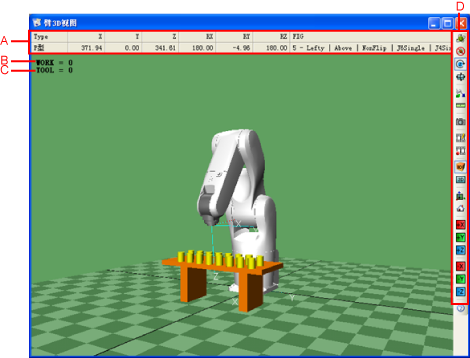

项目说明
A：当前位置显示
通过变量（P型、J型、T型、J-EX型）的值显示机器人的当前位置。
可通过“机械臂”菜单的“当前位置显示”切换“当前位置显示”。
B：工件编号
显示当前工件编号。
可通过“机械臂”菜单的“工件坐标系监视器”来切换是否显示“工件坐标”。
C：工具编号
显示当前工具编号。
可通过“机械臂”菜单的“工具坐标系监视器”来切换是否显示“工具坐标”。
D：机械臂3D视图操作用工具栏
D-1：旋转
通过鼠标操作在画面中心旋转视点。
D-2：视点固定
在当前位置上固定视点。
D-3：旋转：Z轴周围
通过鼠标操作在Z轴周围旋转视点。（默认设定）
D-4：旋转：画面直交
在水平/垂直方向旋转视点。
D-5：3D视图教导
通过单击对象进行教导。
D-6：2点之间距离的测量
测量单击的2点之间的距离。
测量结果显示在输出视窗上。
D-7：截屏
将截屏保存到文件。
D-8：录像设定
进行录像时的动画压缩设定。
D-9：录像开始/停止
开始及停止录像。
D-10：3D显示
将画面切换至3D（透视投影）模式。
D-11：2D显示
将画面切换至2D（平行投影）模式。
D-12：原点中心
将基准原点移动到画面中心并显示。
D-13：全体显示
将对象全体切换至显示的大小。
D-14：视点切换（+X）
通过+X方向的视点显示画面。
D-15：视点切换（+Y）
通过+Y方向的视点显示画面。
D-16：视点切换（+Z）
通过+Z方向的视点显示画面。
D-17：视点切换（-X）
通过-X方向的视点显示画面。
D-18：视点切换（-Y）
通过-Y方向的视点显示画面。
D-19：视点切换（-Z）
通过-Z方向的视点显示画面。
D-20：操作帮助
在画面右上方显示操作方法。
使用鼠标进行视点操作
- 旋转：左侧拖动
- 摇摄：按住左右两侧拖动
- 缩放：右侧拖动
使用鼠标进行机器人、对象操作
选择：左击
- 将对象视点移动到画面中心：Shift＋左击
- 在整个画面上显示对象：Alt＋左击
移动：Ctrl＋左击
- 直线移动：左侧拖动坐标轴
- 旋转：Ctrl＋左侧拖动坐标轴
