电缆的扣夹方法

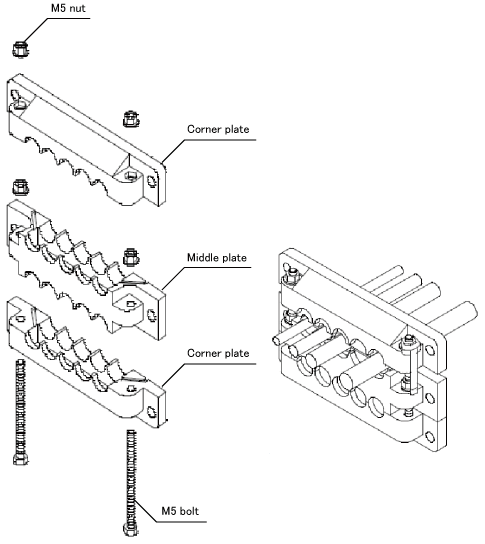

以下表示使用了多引出板的电缆扣夹的步骤。

1

将盘根放入棱角盖板和中间盖板的沟槽。

• 附带盘根


• 附加轴用密封垫套件（另售）

2

将M5螺栓放入棱角盖板的六角沟槽部位。（放入螺栓，使螺栓头部沉入槽部。）

3

将电缆穿过棱角盖板和中间盖板的盘根的R部位并上下夹紧。

4

将M5紧固螺母安装至M5螺栓。

5

使用螺丝钳拧紧棱角盖板和中间盖板直至无间隙。

6

将电缆穿过中间盖板和棱角盖板的盘根的R部位并上下夹紧。

7

将M5紧固螺母安装至M5螺栓。

8

使用螺丝钳拧紧中间盖板和棱角盖板直至无间隙。

9

装配后，将电缆穿过控制器保护箱Light的四角部的开口，将M6螺钉穿过密封垫圈，从正面紧固。
