Pylon4的设定方法
说明Basler公司的GigE相机的设定方法。
使用pylon IP Configurator，并进行IP地址及ID设定和触发模式设定。
在触发模式下使用相机。
触发模式OFF时，不能接在相机上。
安装方法

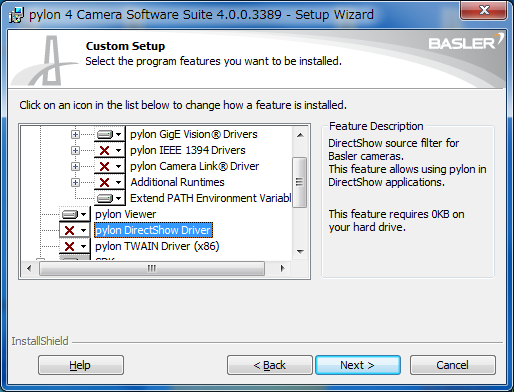

请按照以下要求按照Basler的工具。
- 安装内容
・pylon GigE Vision Drivers
・Extend PATH Environment Variable
・pylon Viewer - 不安装的内容
・pylon DirectShow Driver
IP地址、ID的设定
1

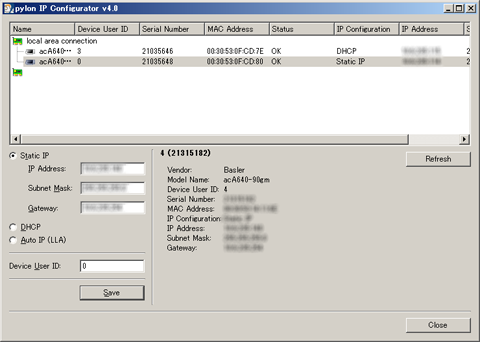

启动pylon IP Configurator。
2

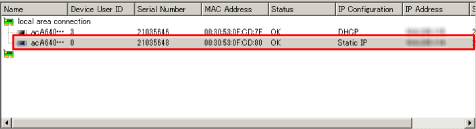

选择设定IP地址、ID的相机。
3

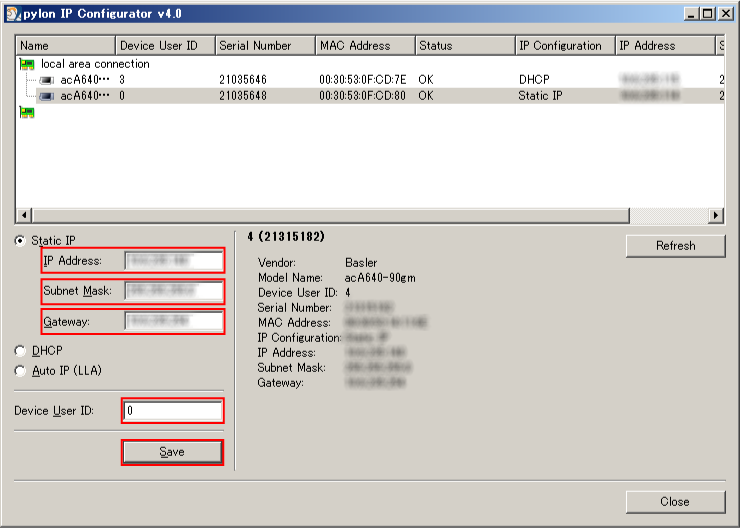

输入“IP地址”、“子网掩码”、“网关”、“Device User ID”，并按压“save”按钮。
Device User ID的范围为0～4。
用户ID 0～4对应控制器图像存储区域的ID 201～205。
使用多台相机时，请勿重复设定ID。
触发模式的设定
1
启动pylon Viewer。
2
将“User Level”设定为Expert以上。
3

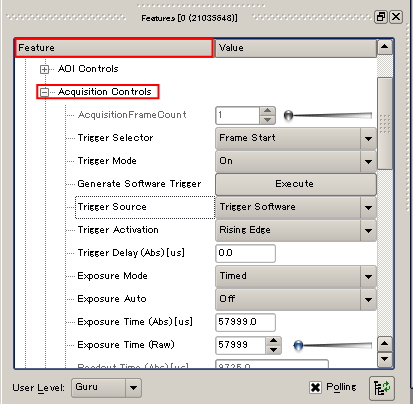

选择“Feature”中的“Acquisition Controls”，单击＋打开菜单。
4
将“Trigger Mode”设定为“On”。
根据使用的模式，选择“Trigger Source”。
| 项目名 | 内容 |
|---|---|
| Trigger Software | 软件触发 |
| Line* | 外部触发（硬件触发） |
5
设定其他的使用条件（快门、速度、增益等）。
6

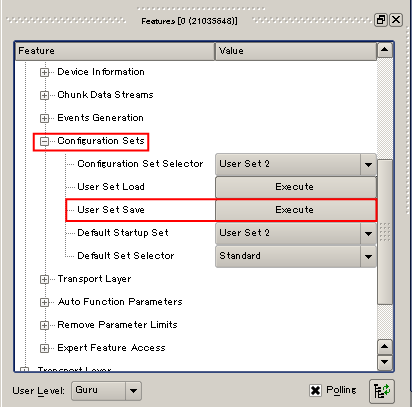

通过“Configuration Set Selector”选择保存设定的组合。
按压“User Set Save”的“Execute”，保存设定的条件。
如果不执行该操作，相机设定不被保存。
接通相机电源时，按照“Default Startup Set”中指定的组合（上图中“User Set2”）的设定启动。
使机器人控制器识别相机
想使机器人控制器自动识别相机时，请在接通机器人控制器的电源前，向相机供电。如果机器人控制器先于相机启动，不能自动识别相机。
机器人控制器已经启动等，相机未被自动识别时，请手动识别。以下阐述操作步骤。
- 按内置视觉菜单的[F6 切断]，结束内置视觉功能。
- [F6 切断]切换为[F6 连接]。按[F6 连接]，使其识别相机。
详细情况请参照“内置视觉的显示、操作”。
