清洁型的气动配管、信号配线

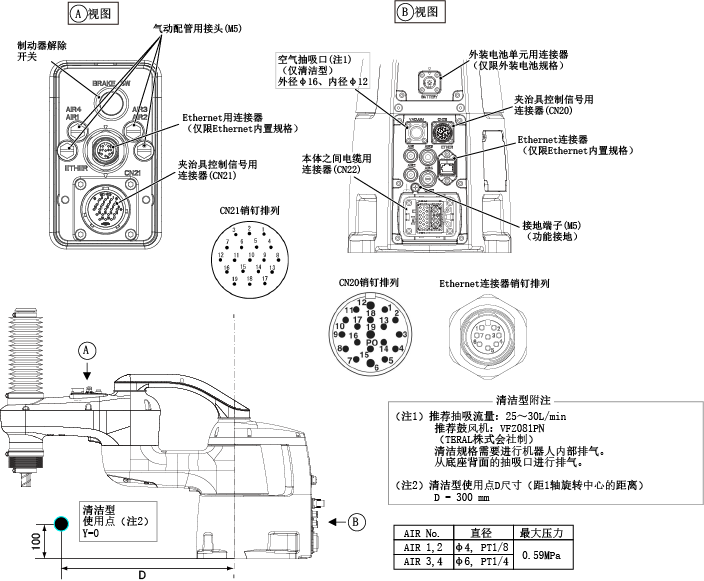

下图是Ethernet内置规格、外装电池规格。
|
无法看清上图时请点击此处。(PDF:536KB) |
|
注3：CN21的针脚编号1～19与CN20的针脚编号1～19连接了相同的针脚编号。每条线路的容许电流为1A。 注4：CN20、CN21中请使用附带的连接器组件。 |
请使用通过空气过滤器（过滤精度：推荐在µ5m以下）的干空气，供给空气。在配管前向输气管内吹入干燥空气（冲洗）。输气管内的切屑、切削油、垃圾等可能造成阀门故障。
| 连接器组件选件号 | 选件号 | 型式及选件名 | 外形图 | |
|---|---|---|---|---|
| 410889-098* | 410877-101* (CN20用) |

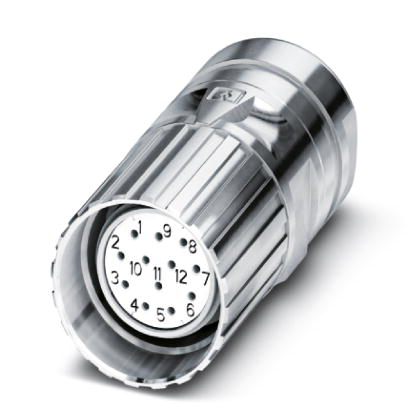

CA-19S1N1280DNS (Phoenix制造) |
|
|
| 410877-044*(*1) (CN21用) |
WEBSP2119M-1-D(R1) （第1电子工业制造） |
适用配线直径 |
|
|
| - | 410877-098* (Ethernet用) |
SACC-MS-8QO SH ETH SCO (Phoenix制造) |
|
|
| 410877-102* (Ethernet用) |

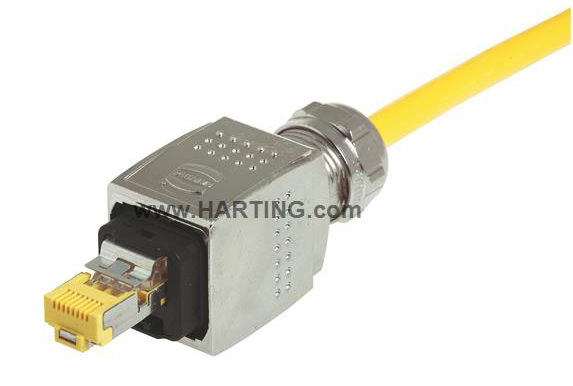

09 35 225 0401 (HARTING制造) |
|
||
*1 : 从2019年5月许更改了连接器。由于连接器有兼容性，无论哪一连接器都能与机器人连接。只不过适用配线直径与旧件不同。使用更改后的连接器时，请使用符合上表记载的适用配线直径的电缆。
