编码器备份电池的更换
请按照以下步骤更换编码器的备份电池。
1
准备2块更换用的新备份电池。
2
机器人控制器的电源接通时，切断机器人控制器的电源。
3
拆下机器人本体的外壳。
4个内六角螺栓(M3×8)
防尘防溅、清洁室规格时，外壳上带有密封用盘根，注意请勿丢失。
在连接编码器备份电池的电路板上，除了连接编码器备份电池的连接器之外，还有虚设连接器。
虚设连接器不用于连接编码器备份电池。
4

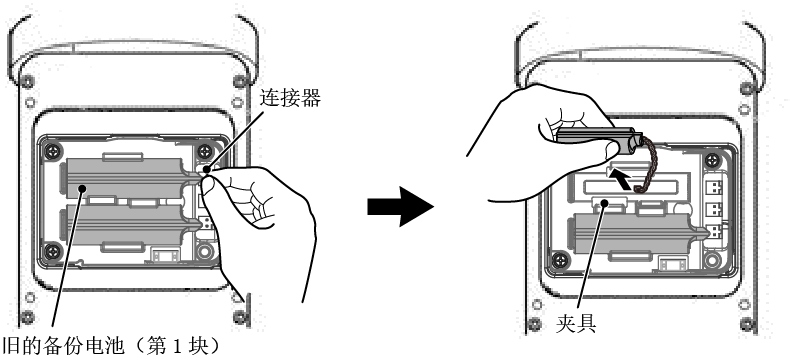

拔出旧电池（第1块）的连接器，再将其从夹具上拆下。
5
将新的备份电池（第1块）连接至STEP 4中拆下的连接器，并安装在夹具上。
请逐块更换备份电池。
如果先将旧的备份电池全部拆下，则电机编码器的存储将会消失。
6

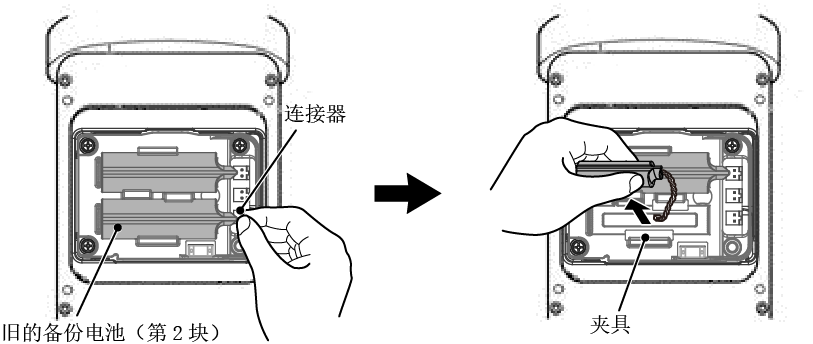

拔出旧电池（第2块）的连接器，再将其从夹具上拆下。
7

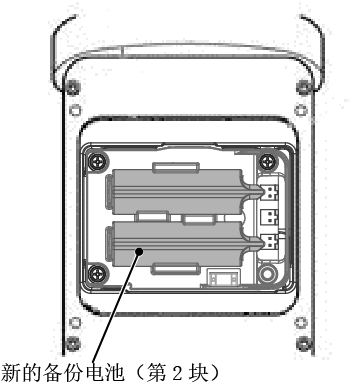

将新的备份电池（第2块）连接至STEP 6中拆下的连接器，并安装在夹具上。
务必更换2块备份电池。如果不同时更换2个，则会缩短备份电池的寿命。
8
将外壳安装至机器人本体。
防尘防溅、清洁室规格时，机器人本体的外壳上带有密封用盘根，注意请勿丢失。另外，照原样安装外壳时，注意不要夹住密封用盘根。
内六角螺栓(M3×8)的紧固力矩：1.6±0.3Nm
