ID : 2921
UL规格
|
|
无法看清上图时请点击此处。(PDF:271KB)

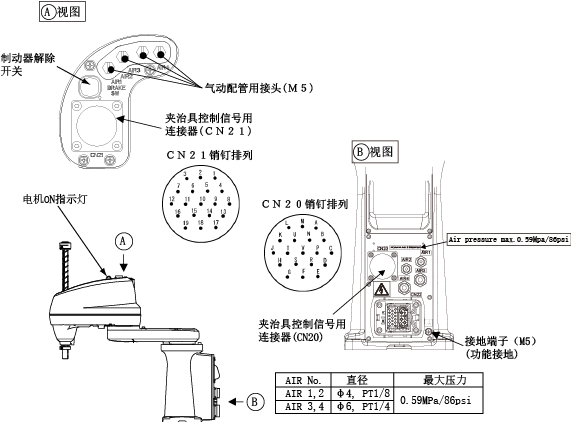

注1：CN20销钉编号和CN21销钉编号的连接如下所示。每条线路的容许电流为1A。
| CN20 | A | B | C | D | E | F | G | H | J | K |
|---|---|---|---|---|---|---|---|---|---|---|
| CN21 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| CN20 | L | M | N | P | R | S | T | U | V | |
| CN21 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 |
注2：CN20、CN21中请使用附带的连接器组件。
| 连接器组件选件号 | 选件号 | 型式及选件名 | 外形图 | |
|---|---|---|---|---|
| 410889-014* | 410877-012* |
H/M3106A22-14S（直插头） |
 |
|
410877-013* |
H/MS3057-12A（编码扣夹） |
适用配线直径 |
 |
|
410877-014* |
H/MS3057-12A1（编码扣夹） |
适用配线直径 |
||
410877-042* |
JMSP2119M（直插头） |
 |
||
