ID : 2920

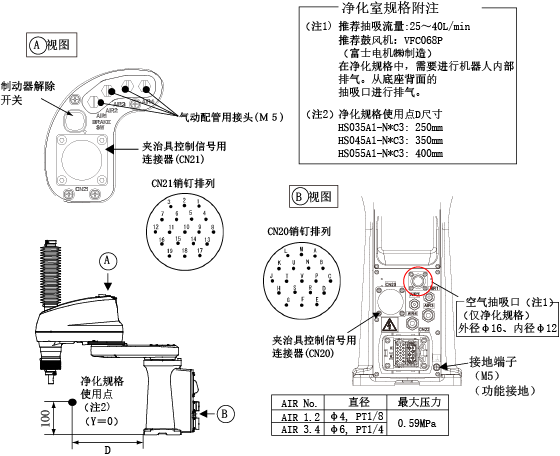

防尘防溅、清洁规格
|
|
无法看清上图时请点击此处。(PDF:281KB)
注1：CN20销钉编号和CN21销钉编号的连接如下所示。每条线路的容许电流为1A。
| CN20 | A | B | C | D | E | F | G | H | J | K |
|---|---|---|---|---|---|---|---|---|---|---|
| CN21 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| CN20 | L | M | N | P | R | S | T | U | V | - |
| CN21 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | - |
注2：CN20、CN21中请使用附带的连接器组件。
| 连接器组件选件号 | 选件号 | 型式及选件名 | 外形图 | |
|---|---|---|---|---|
| 410889-008* | 410877-012* (CN20用) |
H/M3106A22-14S （Hirose电机制造） |
|
|
| 410877-013* (CN20用) |
H/MS3057-12A （Hirose电机制造） |
适用配线直径 |
|
|
| 410877-014* (CN20用) |
H/MS3057-12A1 （Hirose电机制造） |
适用配线直径 |
||
| 410877-044*(*1) (CN21用) |
WEBSP2119M-1-D(R1) （第1电子工业制造） |
适用配线直径 |
|
|
*1 : 从2019年5月许更改了连接器。由于连接器有兼容性，无论哪一连接器都能与机器人连接。只不过适用配线直径与旧件不同。使用更改后的连接器时，请使用符合上表记载的适用配线直径的电缆。
