I/O设定

设定执行工件检测的传感器连接的I/O端口编号和信号的种类。

设定步骤

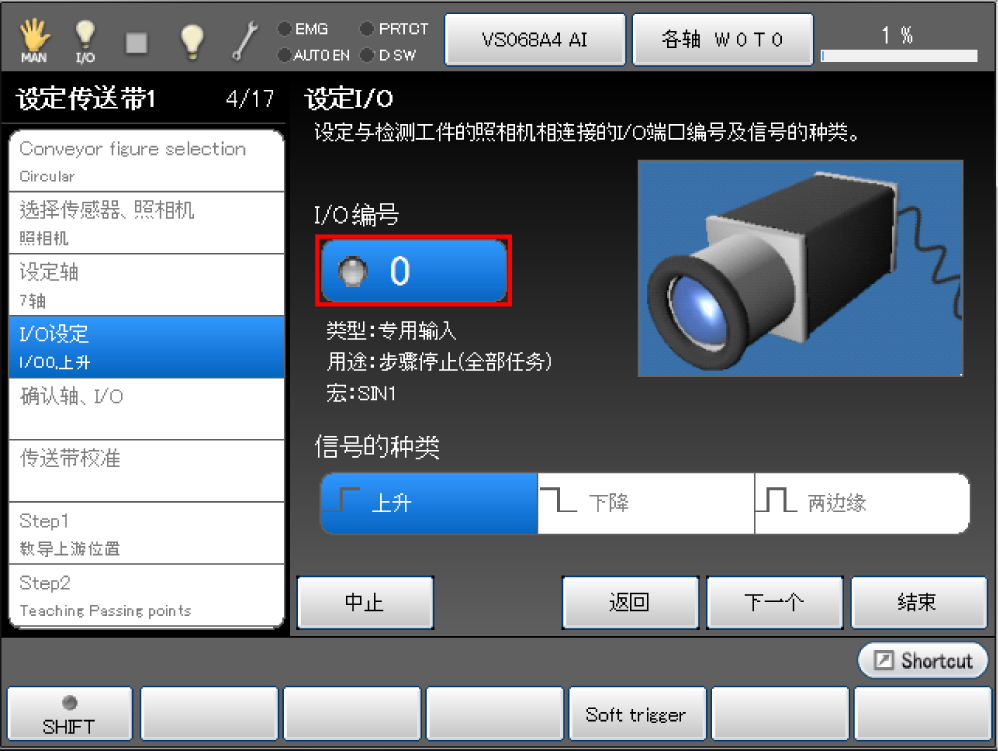

1 编号选择画面显示

按压[I/O编号]。

显示“I/O编号输入”画面。

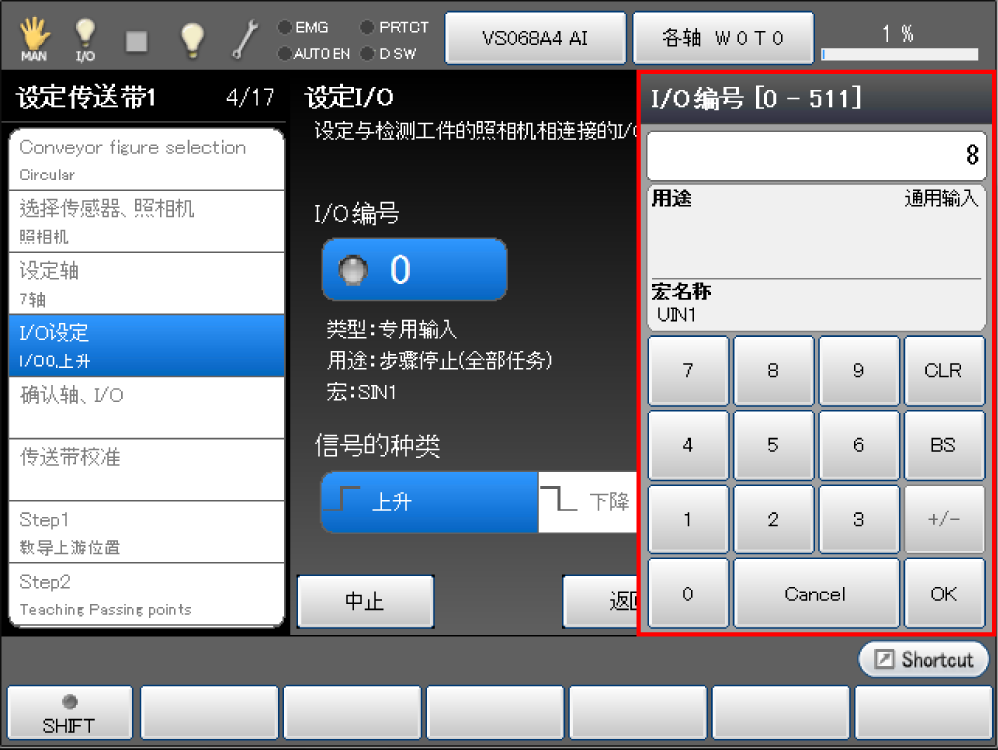

2 编号设定

输入使用的I/O编号，按压[OK]。

可使用的I/O编号如下所示。

通用输入	No.8～15
夹治具 输入	No.48～55

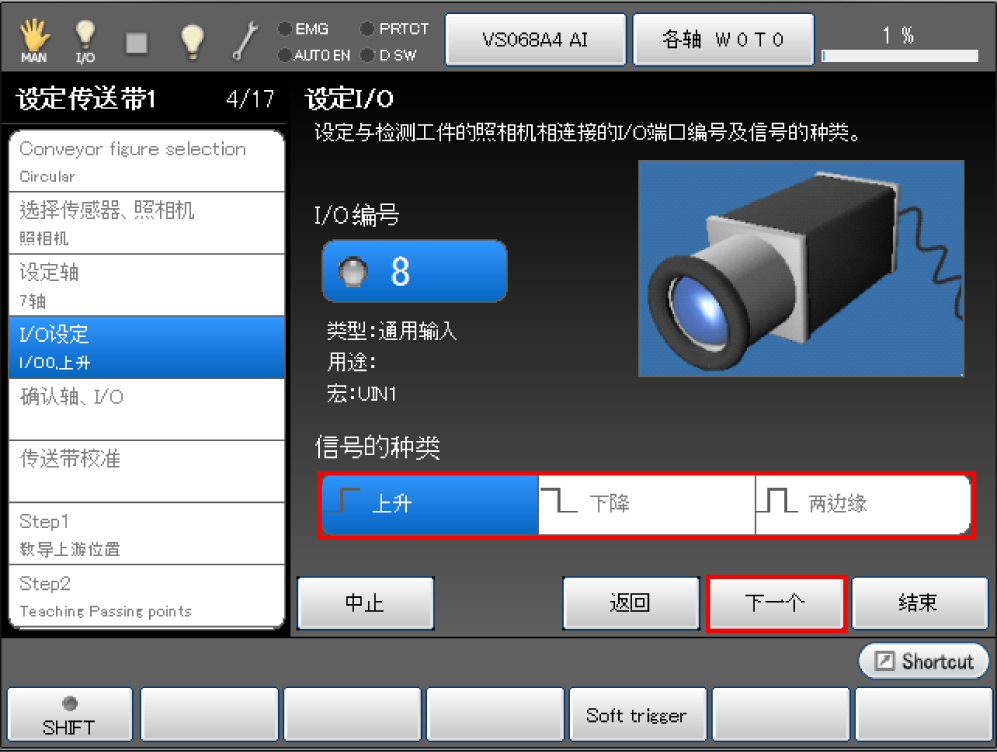

3 设定信号种类

选择“信号的种类”，按[下一步]。
选择信号的种类。

关于各信号的详细内容，请参照下表。

上升	在进行信号OFF→ON切换时，执行检测。
下降	在进行信号ON→OFF切换时，执行检测。
两边缘	在进行信号OFF→ON、ON→OFF切换时，同时检测。

继续“硬件的连接确认”。
