编码器规格

就编码器的规格进行说明。
请务必阅读编码器中随附的使用说明书。

规格

项目	规格
选件号	410010-752*
型式	E6B2-CWZ1X（OMRON制）
类型	增量
电源电压	5VDC(±5%)
消耗电流	160mA以下
输出形态	线路驱动器输出

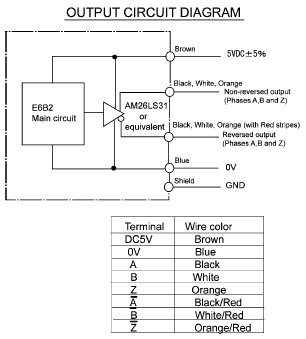

输出信号
最高应答频率	100kHz
最高允许转速	6000r/min
分辨率	1000脉冲/旋转1圈（注1）
起动扭矩	980µNｍ以下
惯性力矩	1×10-6kgm2以下
轴负荷	径向：30N、轴向：20N
抗环境性能	IP50
使用环境温度	-10℃～70℃
使用环境湿度	35％～85％

注1：由于在圆形跟踪时会递增4倍，因此计数值为4000个脉冲/1圈。
注2：并非防尘、防溅规格。在恶劣环境下使用时，使用外壳等进行保护。
注3：设置完成后，盖住编码器连接器部分对其进行保护。

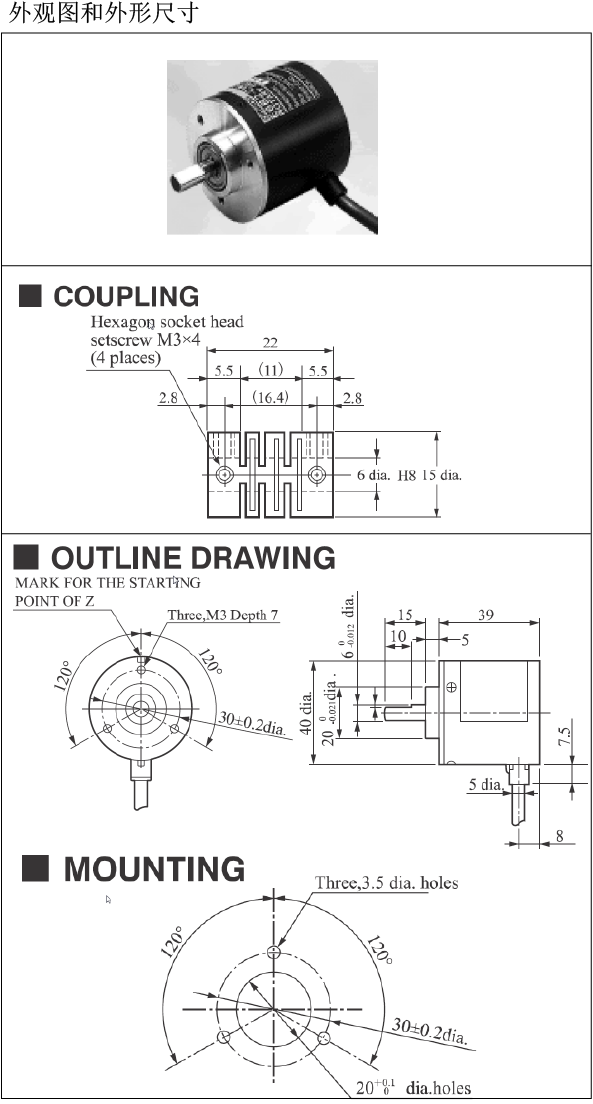

外观图和外形尺寸图

编码器电缆

连接编码器和编码器集线器时，使用专用编码器电缆（RC8　OMRON编码器用）。种类分为1m、2m、3m、4m、6m、12m。中继电缆与附加轴规格使用的产品相同。关于详细内容，请参照选件编号列表的“控制器相关选件”。
