配线注意事项

• 外部I/O机器配线用的电线尺寸请参考下述内容。


  0.5～1.3mm²　AWG20～16

• 请在输入端子正确加载规定电压(24V±10%)。如果连接额定以上的电源，将无法发挥既定功能，导致安全功能降低，产品本身损坏、烧损。
• 请在配线时，将I/O信号用电缆远离高压线、动力线。
• 请勿在24V侧接地使用。
• 请勿强行折弯或拉伸电缆。否则可能导致断线。
• 供电请务必为同一系统。
• 进行配线时，请务必在切断电源的状态下进行。
• 如果配线错误，将会损坏安全功能。所有配线都要正确，在运转前请确认动作。

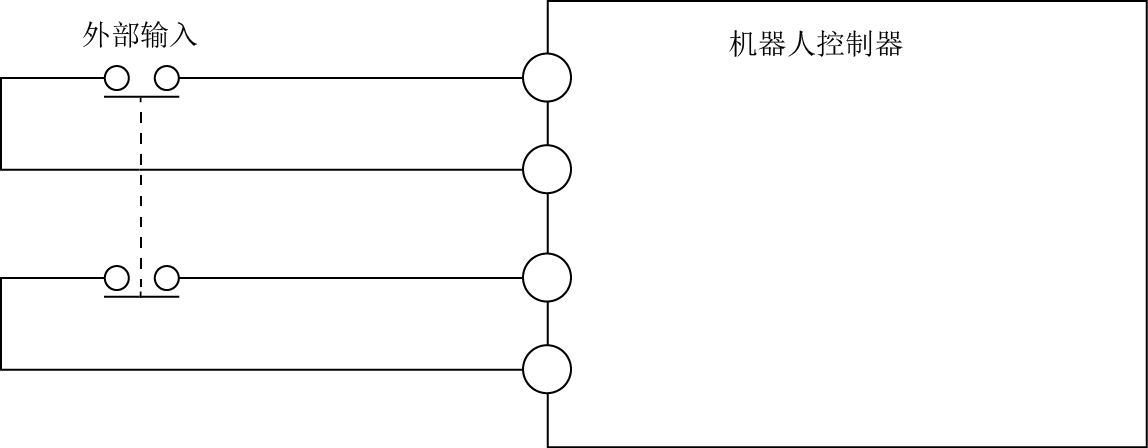

• 请使用1系统和2系统两个系统构成安全系统。如果使用单个系统构成安全系统，将会损坏安全功能。
• 需要双重安全输入，做出相同的动作。

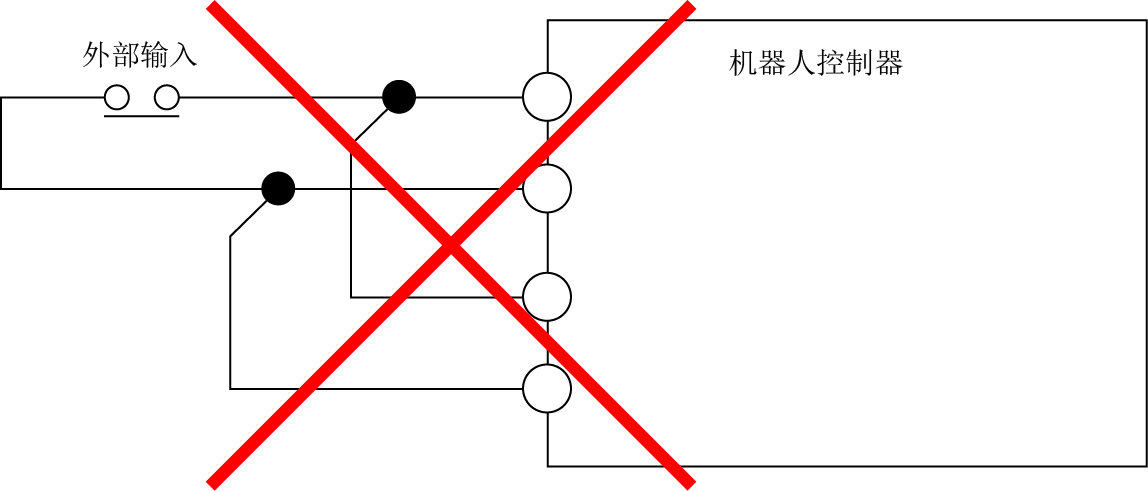

  请注意不能进行类似下图的连接。


关于电源装置的选择

从外部向I/O供电时，使用DC电源装置。

请注意保证DC电源装置满足以下项目。

• 1次电路-2次电路间双重绝缘或强化绝缘
• 满足UL508中定义的2级电路或是限制电压电流回路的输出特性要求
• 输出保持时间在20ms以上
• 满足IEC/EN60950-1, EN50178要求的SELV电源
