法兰组件（选件）的安装方法

法兰组件的安装方法如下图所示。法兰组件包括法兰、固定螺栓(M6×16)、定位螺丝(M5×8)2颗。按照下述步骤进行安装。

1. 擦除插入法兰的T轴旋转轴外围部分的油。
2. 松动法兰的定位螺丝，使法兰能够插入T轴旋转轴。
3. 将法兰按至接触限动器端的位置，旋转法兰使定位螺丝的位置对准T轴旋转轴的平面部位。
4. 慢慢地拧紧定位螺丝①，将其推至T轴旋转轴平面部位，法兰旋转槽消失后，通过规定扭矩紧固定位螺丝。（定位螺丝的紧固力矩：3.0±0.6N･m）
5. 定位螺丝②也同样紧固。(定位螺丝①和定位螺丝②的顺序不限。)
6. 紧固固定螺栓(M6×16)，固定法兰。（固定螺栓的紧固力矩：14.7±2.94N･m）

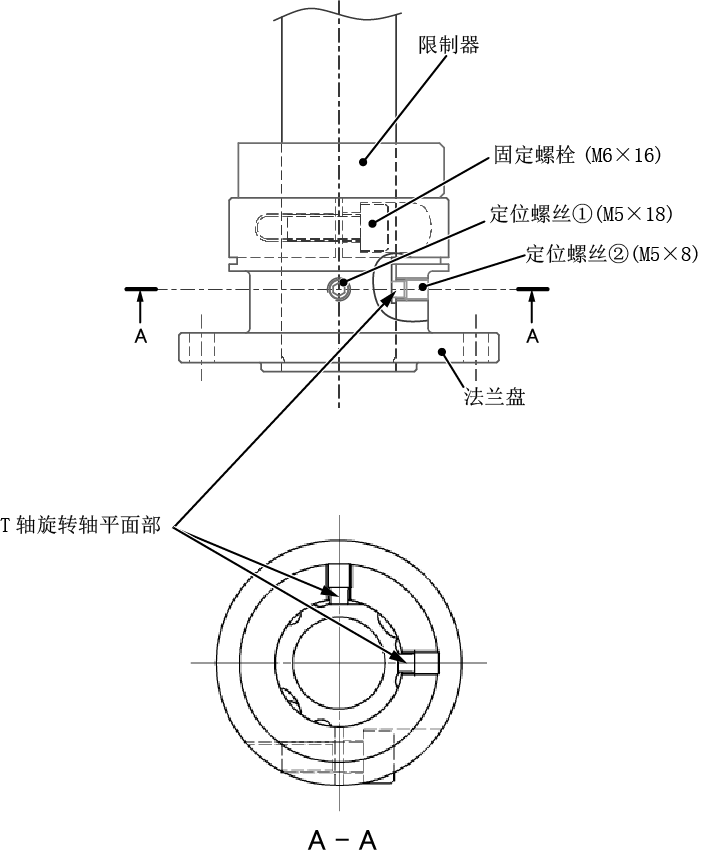

法兰组件的安装方法
