栅栏模型的创建

用虚拟栅栏功能创建和编辑使用的栅栏模型。

创建步骤

1

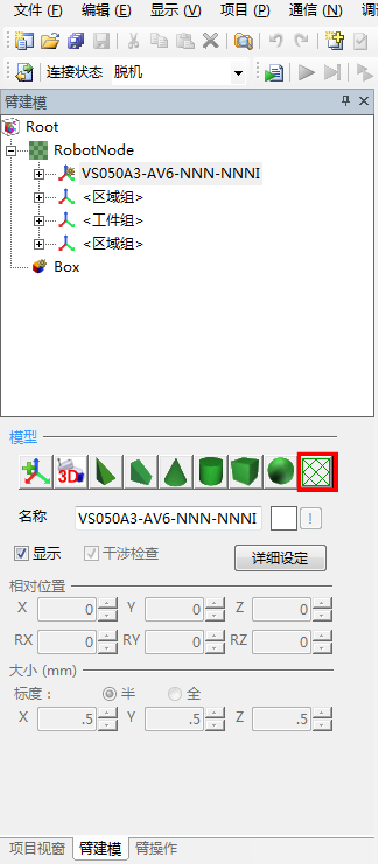

“臂建模” 点击(fence)按钮。

2

输入栅栏的面数。在3～10的范围内输入面数。

3

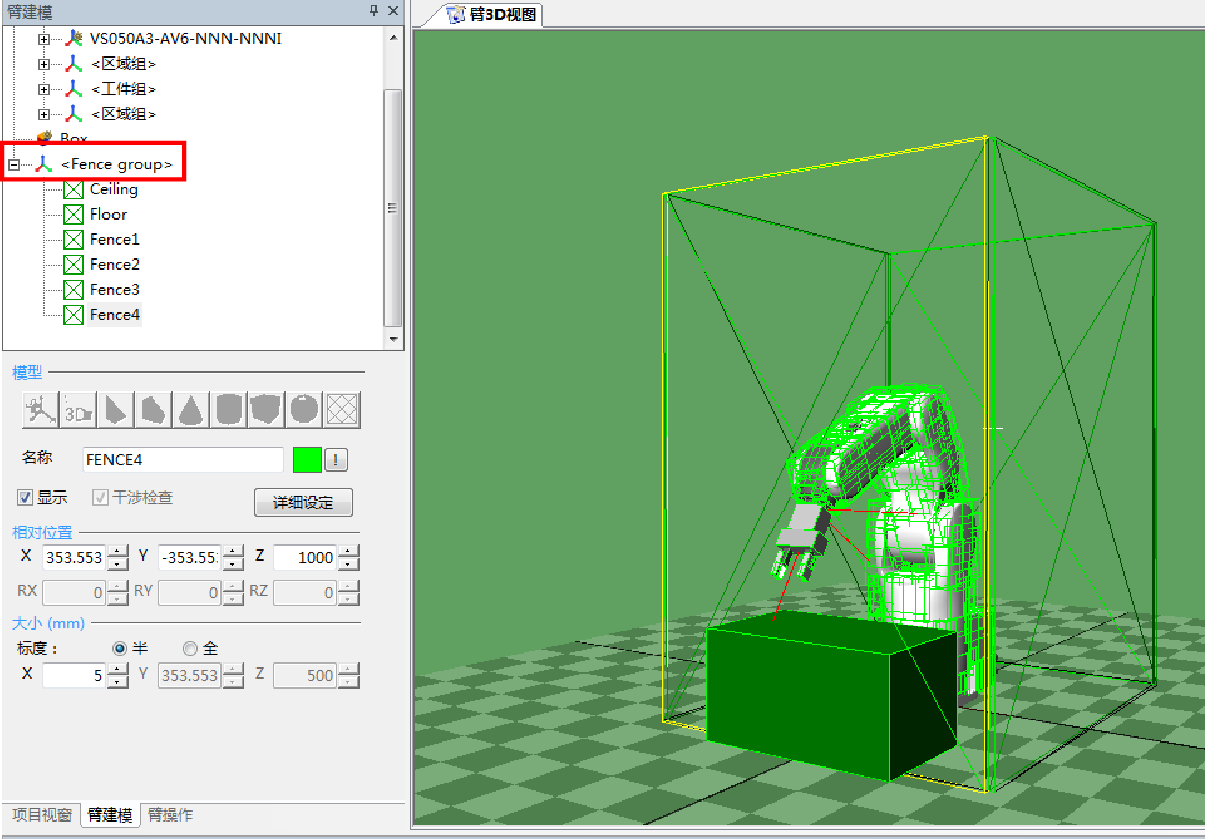

在“臂建模”中追加<栅栏组>，显示机械臂3D视图。

名称	含义	备注
<栅栏组>	母节点	被追加在Root正下方，在其下方Celing、Floor、Fence*被当作子节点追加。
Ceiling	天花板	默认不显示。
Floor	地面	默认不显示。
Fence1～10	墙壁	在相距原点（0,0）处半径400mm的圆周上均匀配置。

4

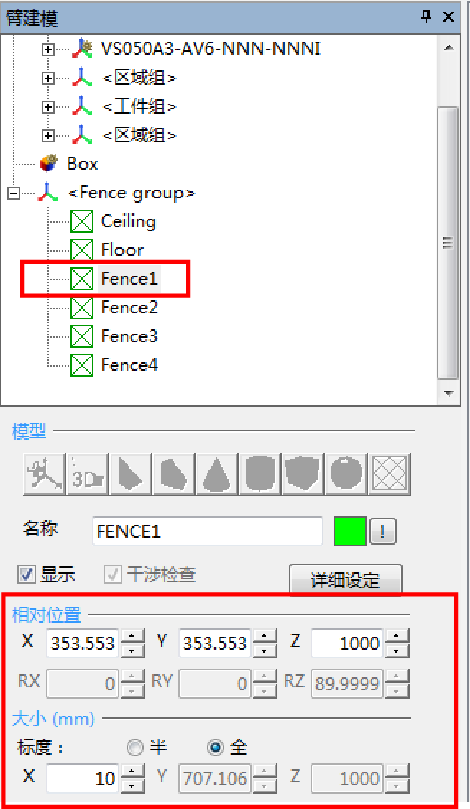

　根据需要编辑栅栏的位置、大小。
