外部速度设定画面的显示、变更
操作路径：多功能教导器的[SPEED]键
进行外部速度的设定。

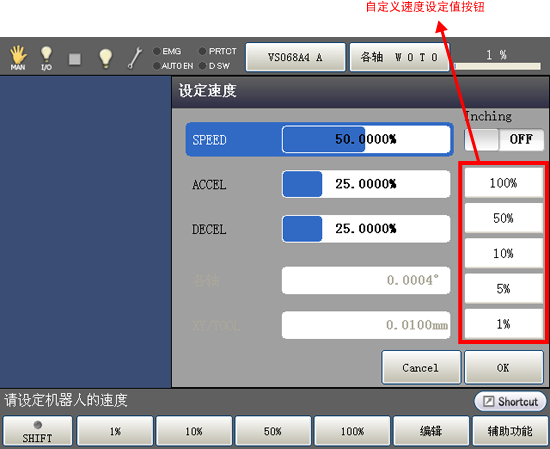

如果按下多功能教导器的[SPEED]键，则显示以下[设定速度]视窗。
选择项目后变更值。
可利用如下几种方法选择项目。
| 项目的选择方法 | |
|---|---|
| 方法1 | 触摸“SPEED”、“ACCEL”、“DECEL”。 |
| 方法2 | 按压上下方向的箭头键。 |
可利用如下几种方法变更值。变更值后，按压[设定速度]视窗中的[OK]，即可确定变更。
| 值的变更方法 | |
|---|---|
| 方法1 | 通过数值指定。（参照下述[F5 编辑]） |
| 方法2 | 按压相应数值的功能键。（参照下述“可使用的功能键”） |
| 方法3 | 按压相应的自定义速度设定值的按钮。 自定义速度设定值按钮在[设定速度]视窗右侧纵向排列。可任意指定自定义速度设定值。（参照下述“F6 辅助功能”） |
| 方法4 | 按压左右方向的箭头键。以每次“5％”的量进行变化。 |
| 方法5 | 操作漫步旋钮。以每次“2％”的量进行变化。 |
| 方法6 | 触摸数值的显示位置。切换为触摸位置的值，背景栏的显示发生变化。触摸与当前选择项目不同的数值栏时，也同时切换项目。 |
| 可使用的功能键 | |
|---|---|
| [F1 1%] |
选择“SPEED”、“ACCEL”、“DECEL”的项目后按压[1％]，则设定的显示变为1％。 |
| [F2 10%] |
选择“SPEED”、“ACCEL”、“DECEL”的项目后按压[10％]，则设定的显示变为10％。 |
| [F3 50%] |
选择“SPEED”、“ACCEL”、“DECEL”的项目后按压[50％]，则设定的显示变为50％。 |
| [F4 100%] |
选择“SPEED”、“ACCEL”、“DECEL”的项目后按压[100％]，则设定的显示变为100％。 |
| [F5 编辑] |
选择“SPEED”、“ACCEL”、“DECEL”的项目后按压[编辑]，使用显示的数字键输入需要设定的值后按压[OK]，则设定的显示变更为输入的值。 |
| [F6 辅助功能] |
显示“辅助功能”画面。 |
